IdroCORE – Übersicht und Installation

| Übersicht

IdroNode ist die neueste Innovation im 75F-Ökosystem. Es handelt sich um einen Controller für Fan-Coil-Endgeräte (TFCU).

Dieser TFCU-Controller wurde entwickelt, um bestehende Systeme durch eine moderne, energieeffiziente und anpassungsfähige Lösung für Gewerbegebäude zu ersetzen. Er verbessert die HVAC-Leistung durch fortschrittliche Konnektivität (BACnet IP, BLE, BACnet), benutzerfreundliche Schnittstellen und robuste Konfigurationen und erfüllt damit verschiedenste betriebliche Anforderungen. Mit seinem Fokus auf Nachhaltigkeit, Zuverlässigkeit und nahtlose Integration in intelligente Gebäudeökosysteme gewährleistet dieser Controller Energieeinsparungen, erhöhten Benutzerkomfort und die Einhaltung internationaler Normen.

| Technische Daten

• 1 – Elektrische Heizung: 250 V AC, 10 A Relais mit PWM-Steuerung

• 3 – Relais für 250 V AC, 3 A

• 2 – 24-V-DC-Ausgänge (max. 300 mA)
• 4 – 0–10-V-DC-Ausgänge, 20 mA (maximale Last von 500 Ohm) für jeden Ausgang

• 2 – Ethernet-Ports mit Unterstützung für 10/100 Mbit/s und automatischer Umschaltung in den integrierten Sicherheitsmodus, wenn das Gerät ausgeschaltet ist

• 1 – RS485-Port für BACnet- oder Modbus-Kommunikation.

  • Unterstützte Baudraten –

    • BACNET: 9.600, 19.200, 38.400, 76.800 und 115.200 Baud

    • Modbus: 9.600, 19.200, 38.400 und 115.200 Baud

• 1 – PoR für die 2-Draht-Kommunikation mit Sensoren.

• 6 – Universelle Sensoreingänge

  • Thermistoren – 1 K bis 100 K Ohm
    • 1 K–5 K mit einer Toleranz von 5 %
    • 5 K–75 K mit einer Toleranz von 2 %
    • 75 K–100 K mit einer Toleranz von 5 %
  • Analog – 0 bis 10 V DC – Impedanz von 10 K Ohm
• 4 Navigationstasten
• 1,77-Zoll-TFT-RGB-Display mit 240*128 Pixeln
• 24-V-DC-Stromversorgungsausgänge zur Versorgung von Sensoren oder Aktoren.
• RS485-Port für BACnet-/Modbus-Kommunikation.
• Stromversorgung über eine 240-V-AC-Quelle.

| Vorsichtsmaßnahmen

• Gemäß allen nationalen und lokalen Elektrovorschriften installieren.
• Das Gerät nicht in Bereichen installieren, in denen es Temperaturen
  ausgesetzt sein könnte, die die Betriebstemperaturen überschreiten.
• Nicht direkt in Sonnenlicht oder in der Nähe einer Wärmequelle installieren.

| Unterstützte Profile

• 2 – 2-Rohr-Fan-Coil-Endgerät
• 4 – 4-Rohr-Fan-Coil-Endgerät

| Montage

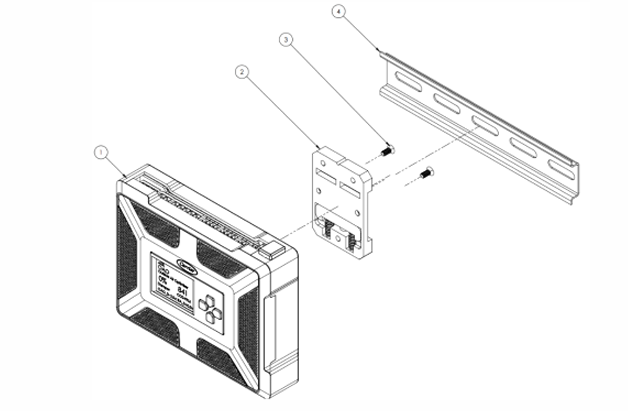

• IdroNode muss auf einer DIN-Schiene installiert werden. Zum Befestigen des DIN-Clips an IdroNode die mitgelieferten Schrauben verwenden, um ihn an der Rückseite von IdroNode zu befestigen. Der DIN-Clip ist federbelastet und rastet auf der DIN-Schiene ein.

| Verdrahtung

Die Verdrahtung hängt vom gesteuerten Profil ab. Weitere Informationen finden Sie in den Artikeln zu den Profilen.

| Demontage

Gehen Sie zum Demontieren des Geräts IdroNode wie folgt vor.

• Überprüfen, dass IdroNode ausgeschaltet ist und Sie freien Zugang zum Gerät haben.
• Die federbelastete Klammer der DIN-Schiene ausfindig machen (befindet sich normalerweise oben oder unten an IdroNode).
• Die federbelastete Klammer leicht herunterdrücken oder anheben (die Richtung variiert je nach Modell), um die Verrastung zu lösen. Bei Bedarf einen kleinen Schlitzschraubendreher verwenden, um die Klammer hineinzudrücken.
• Die Klammer geöffnet halten und IdroNode vertikal verschieben (je nach Bedarf nach oben oder unten), um die eingehakte Kante der Schiene freizugeben.
• Das Gerät von der Schiene wegkippen (dabei am verbleibenden Rand drehen) und anschließend anheben, um es von der Schiene zu entfernen.
• Das Gerät mit beiden Händen festhalten, während es sich von der Schiene löst, um zu verhindern, dass die Drähte an den Klemmen gezogen
  oder geknickt werden.
