| Übersicht
Der Master Controller im internen Portal dient als zentrale Schnittstelle für die gebäudeweite Temperaturregelung. Er ermöglicht Certified Installer L2 und Certified Integrator, die Temperaturgrenzen festzulegen, die für alle Zonen innerhalb eines Gebäudes gelten. Diese Einstellungen definieren die zulässigen Heiz- und Kühlbereiche, Gebäudegrenzwerte, Totzonen und weitere temperaturbezogene Regelungen, die auf verbundene Zonen und CCUs angewendet werden.
| Zweck des Master Controllers
Der Master Controller bietet einen gebäudeweiten Rahmen für die Temperaturverwaltung durch:
- Festlegen zulässiger Sollwertbereiche für Benutzer.
- Festlegen hoher und niedriger Temperaturgrenzwerte, die eine Gebäudegrenzwertregelung und Warnungen auslösen.
- Aufrechterhalten des Komforts der Bewohner und Verhindern übermäßigen Heizens oder Kühlens.
- Durchsetzen einheitlicher Temperaturvorgaben in allen Zonen des Gebäudes.
- Unterstützen eines energieeffizienten Betriebs durch eine zentrale Temperaturverwaltung.

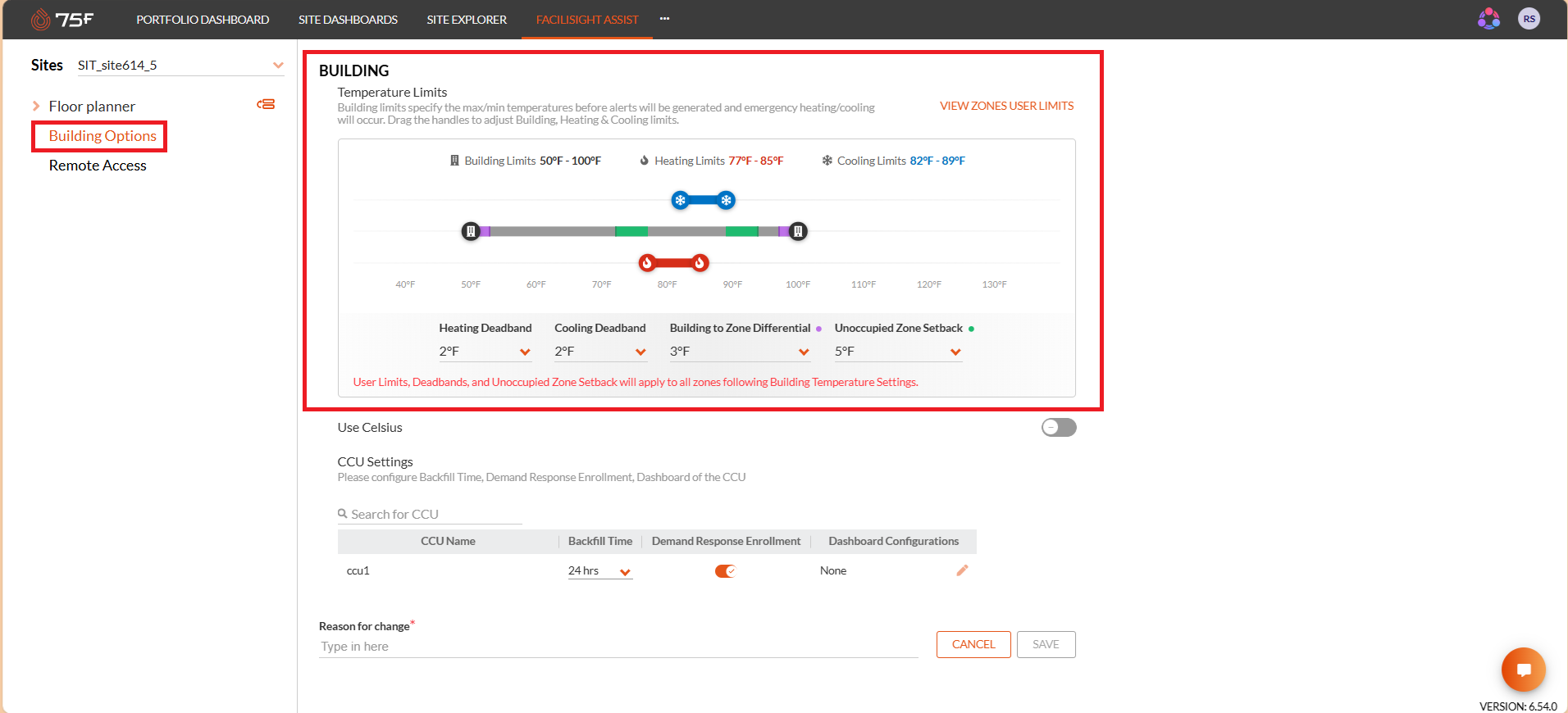

| Gebäudeoptionen aufrufen
So rufen Sie die Gebäudeoptionen auf:

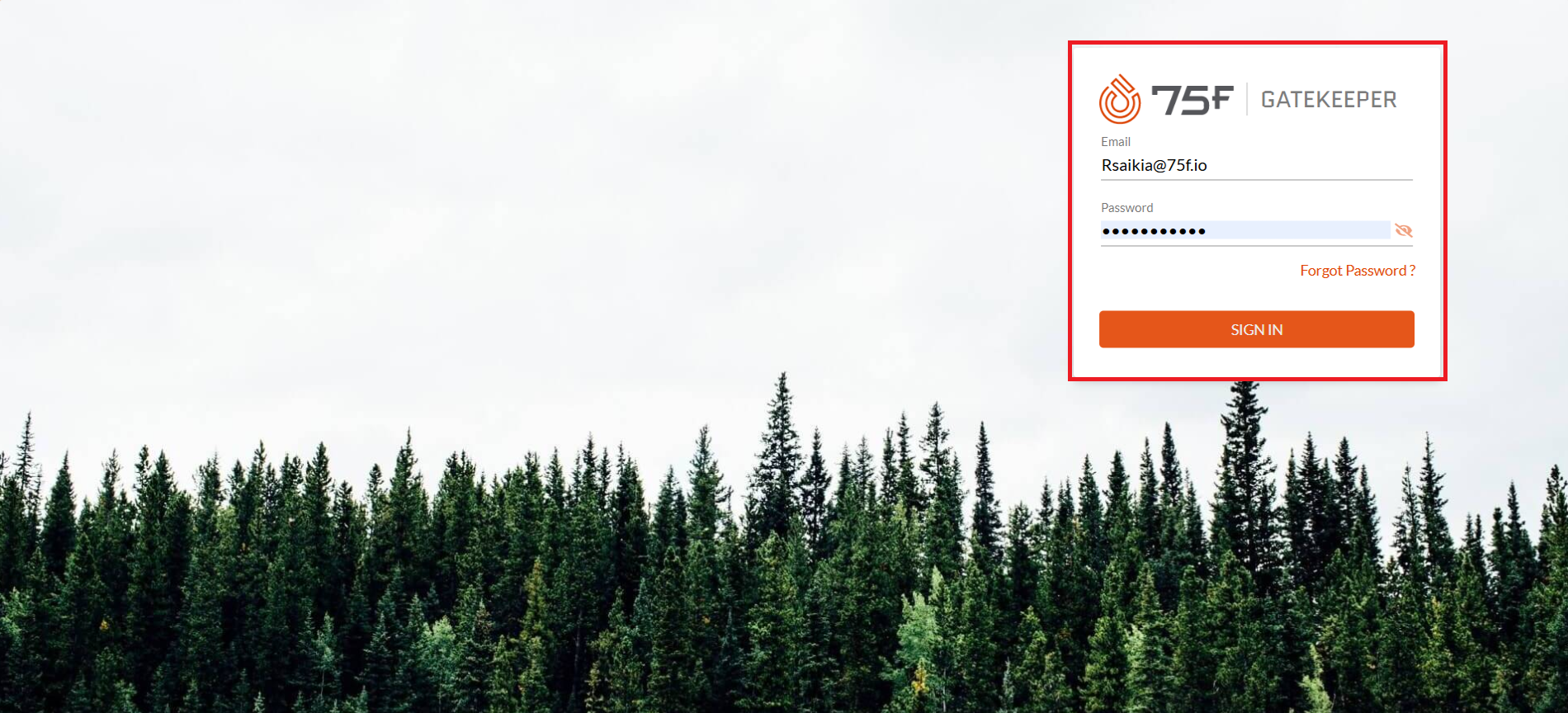

- Melden Sie sich beim Internal Portal an.

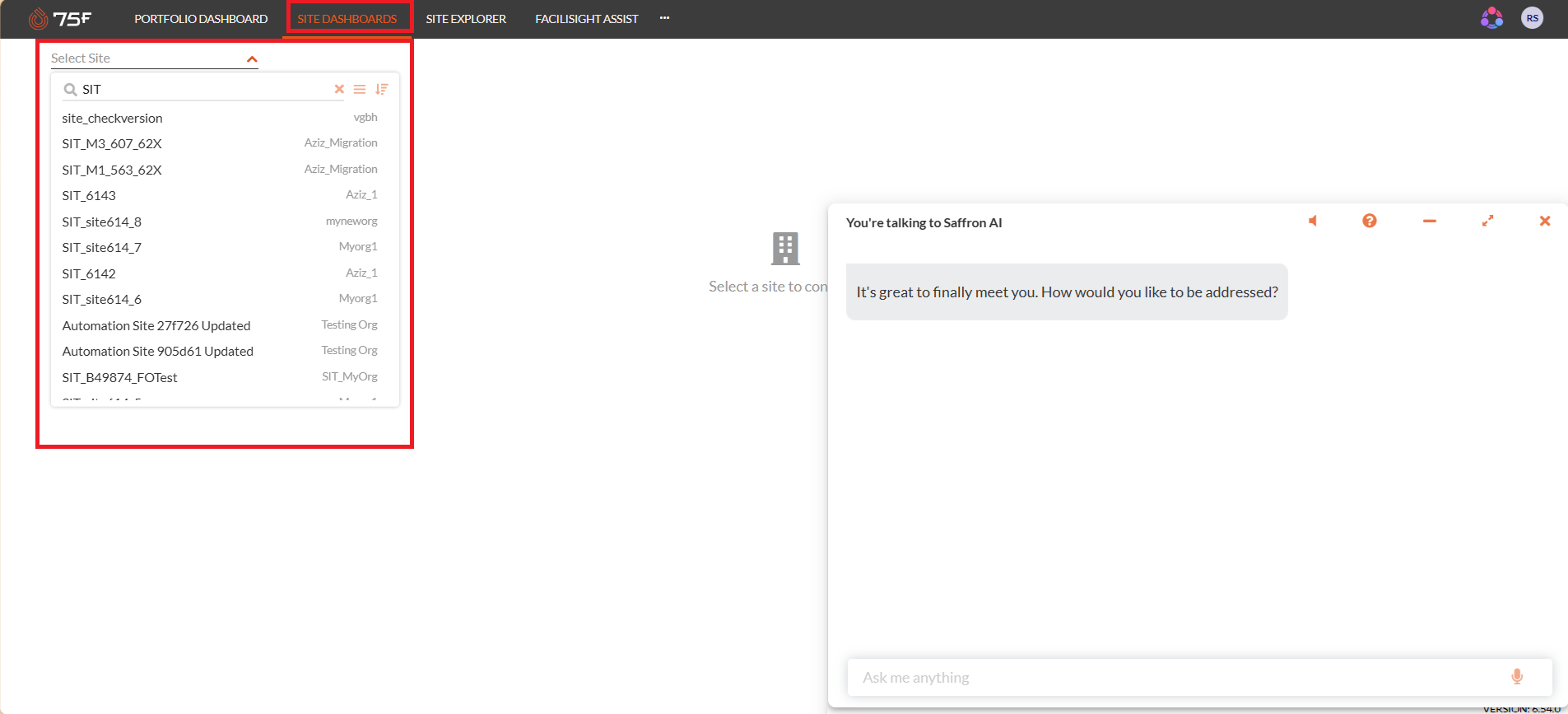

- Wählen Sie den gewünschten Standort aus den Site Dashboards aus.

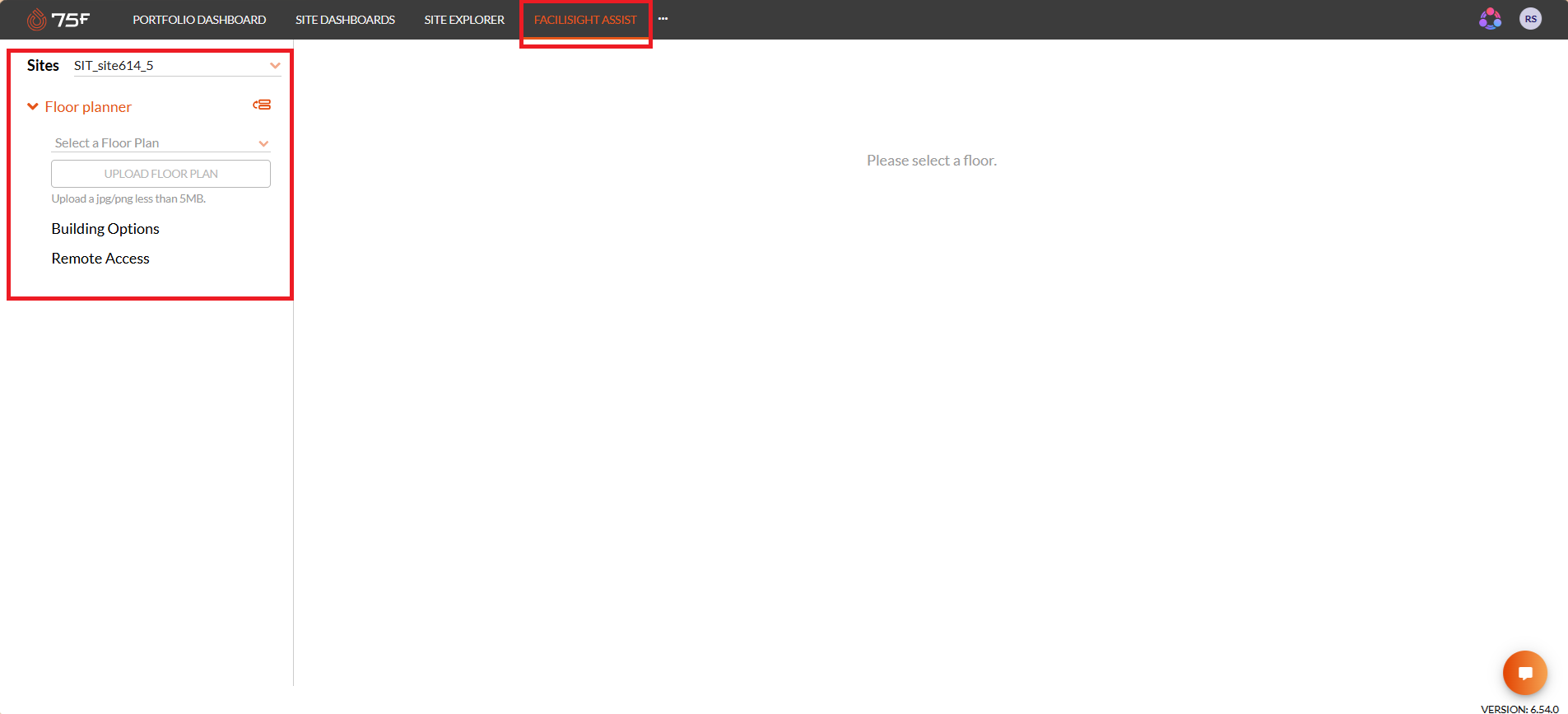

- Navigieren Sie zu Facilisight Assist.

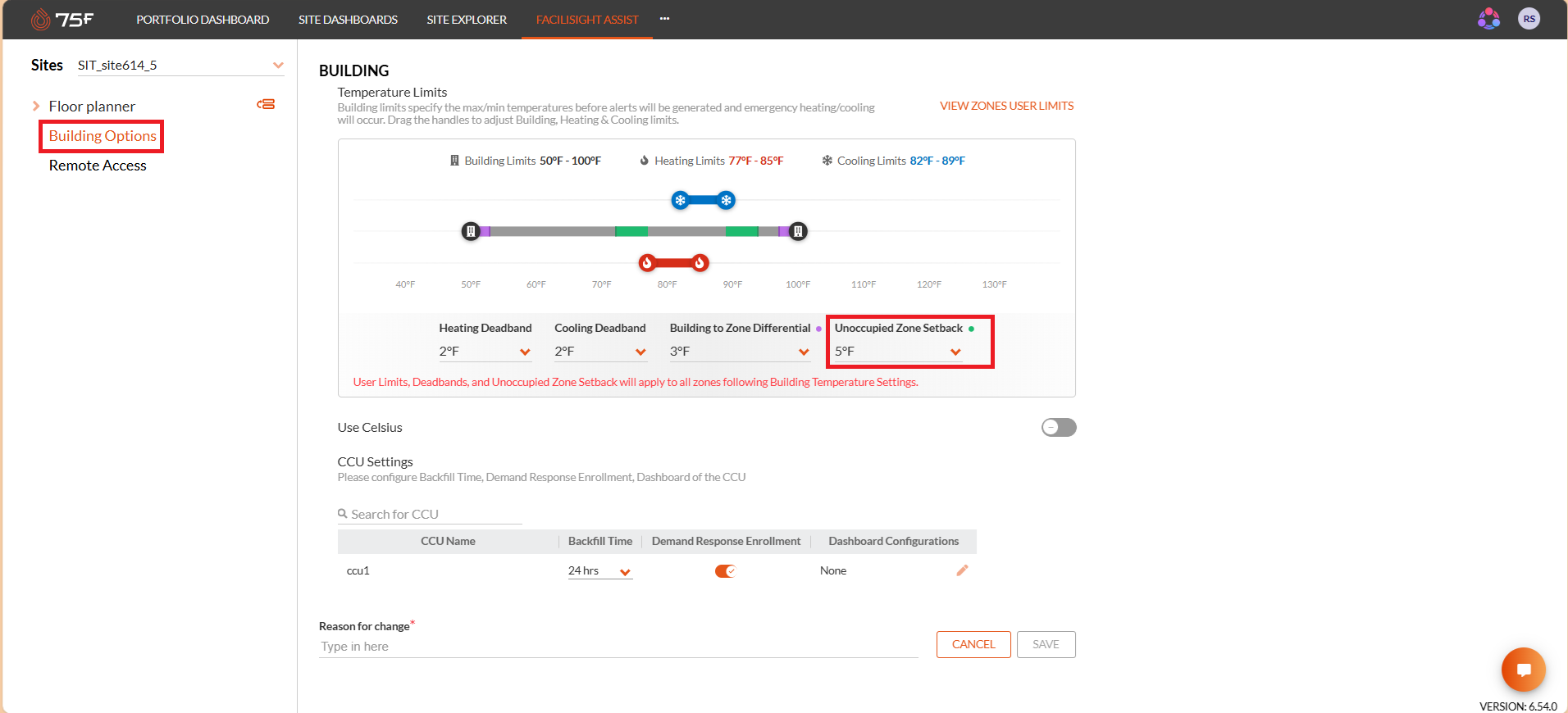

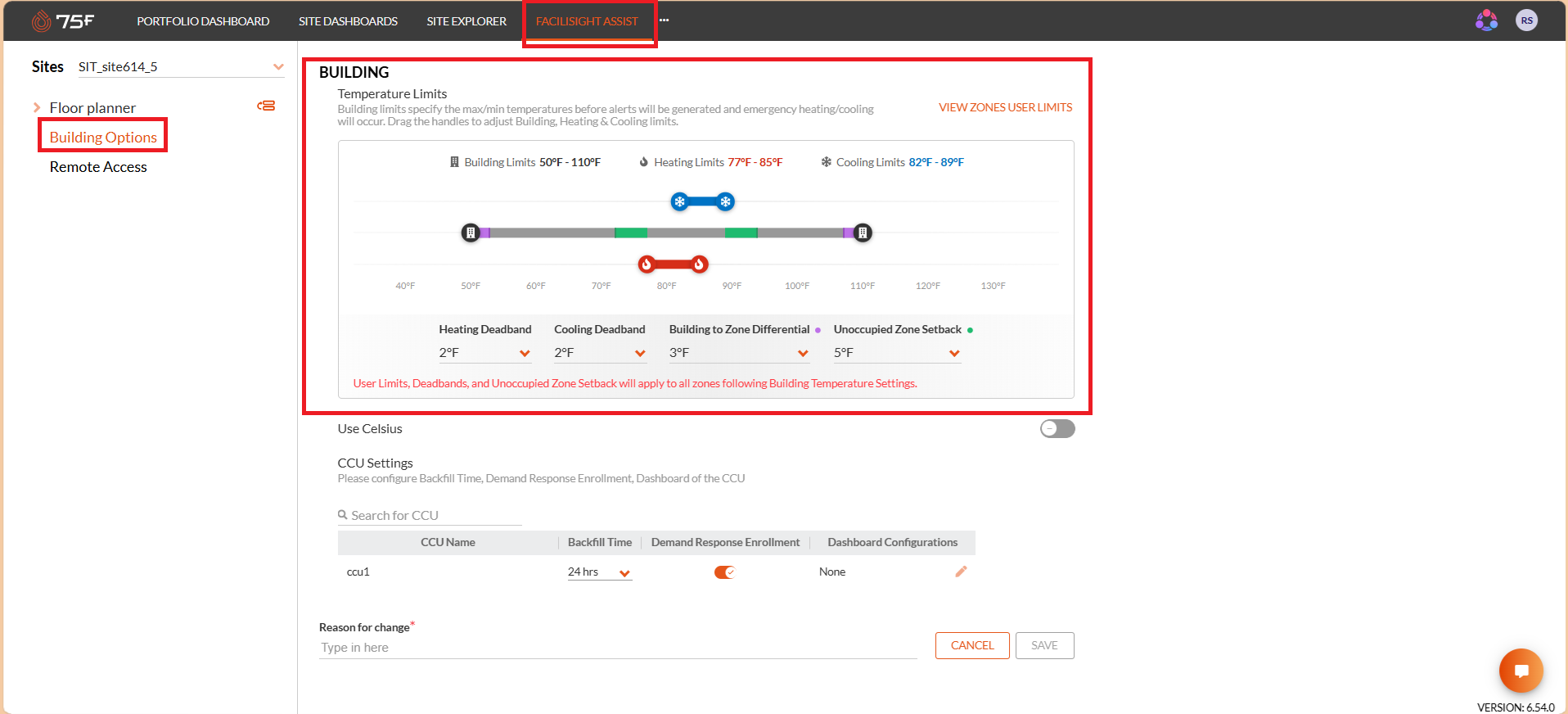

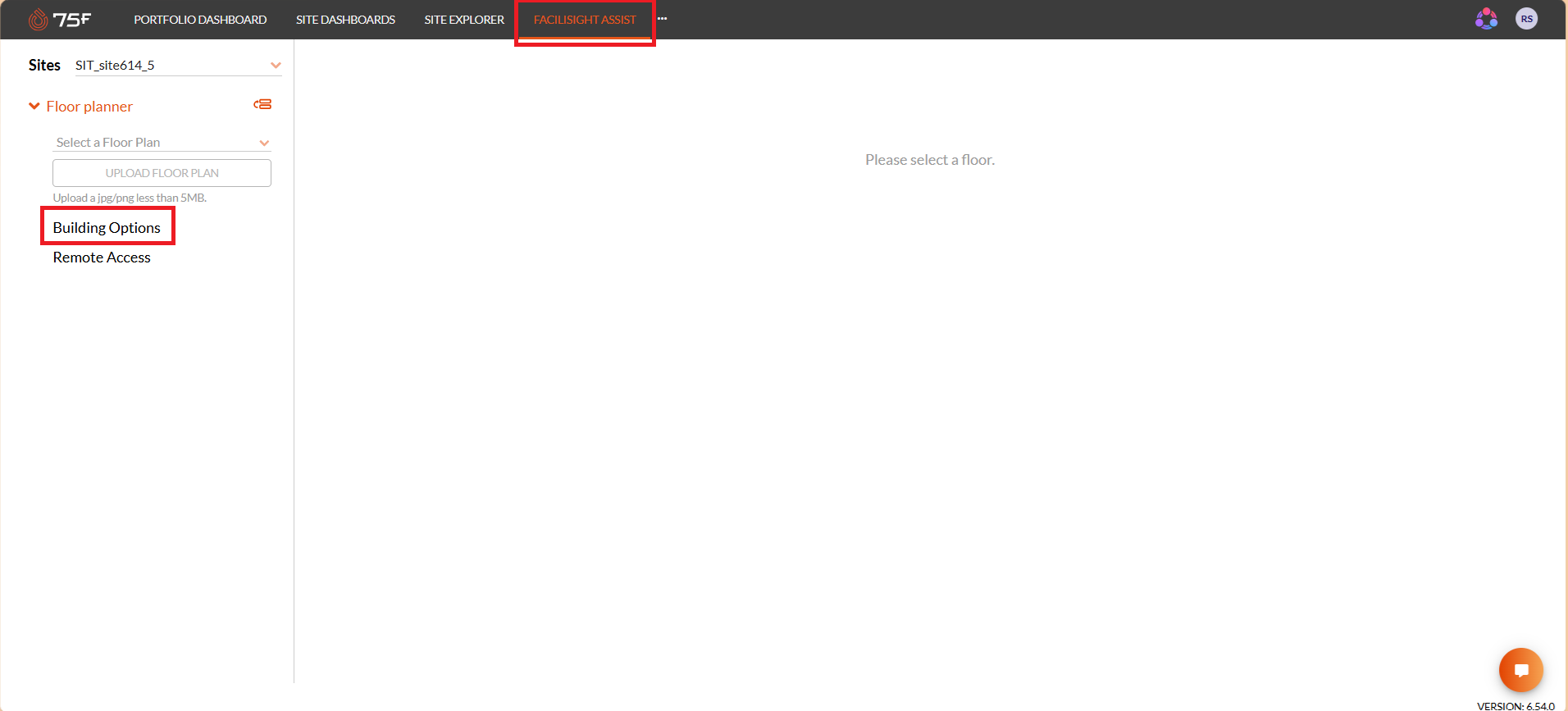

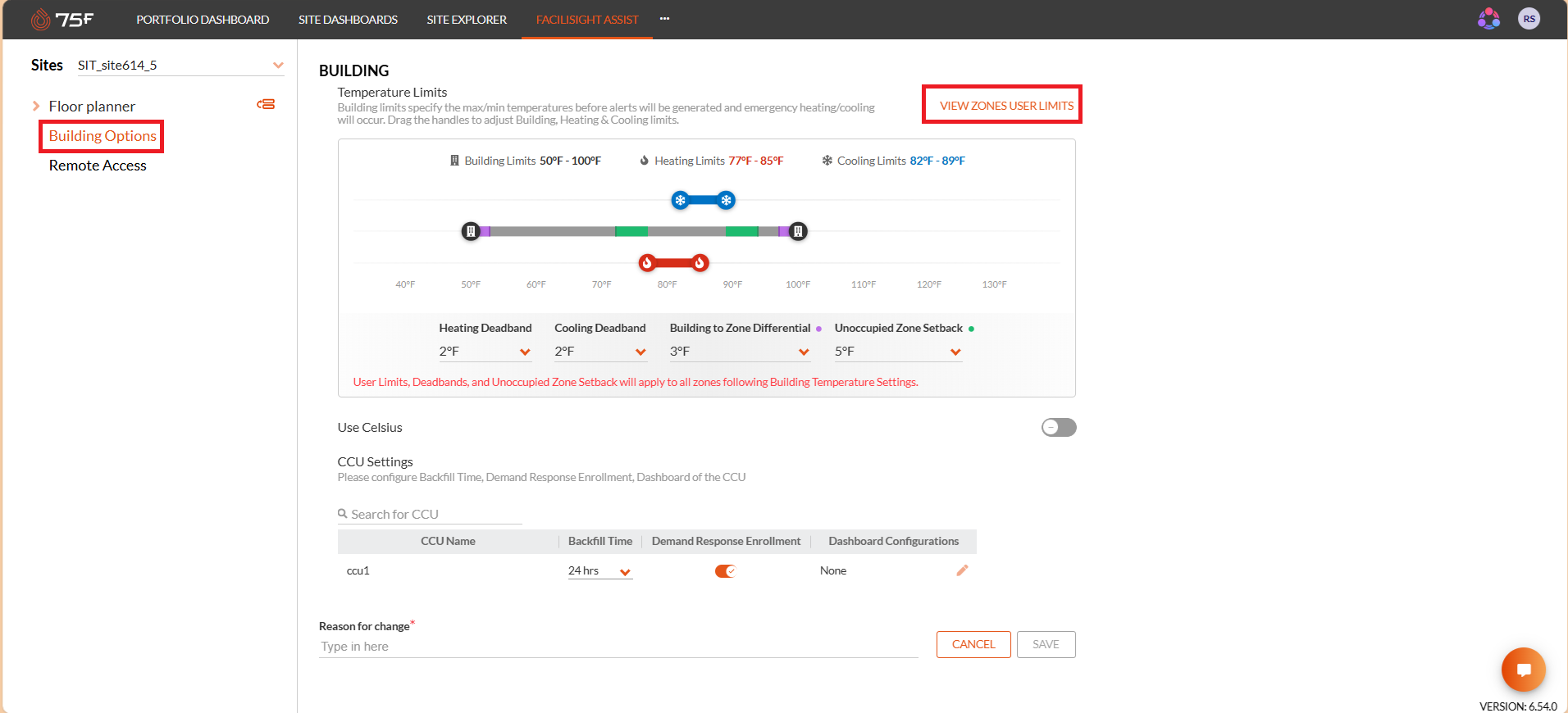

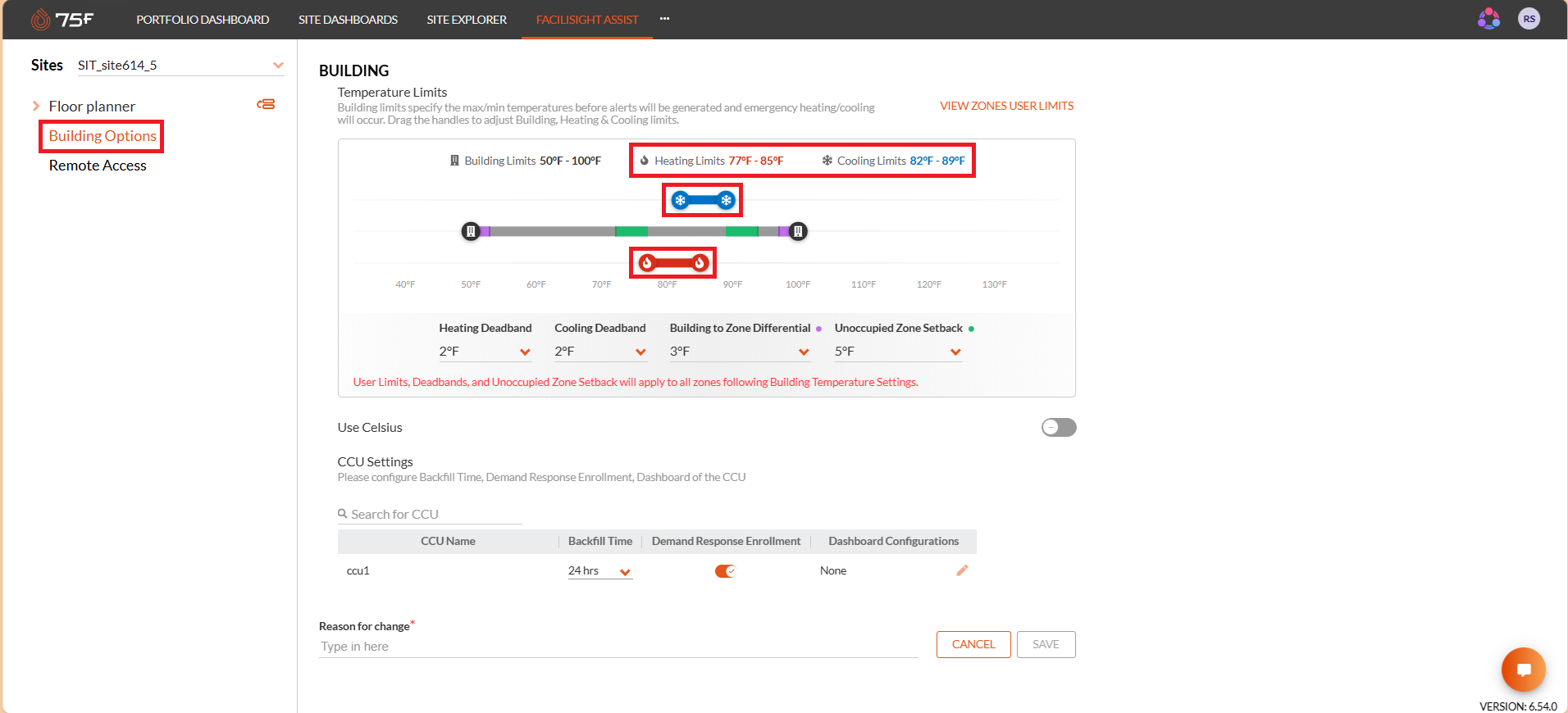

- Klicken Sie im linken Navigationsmenü auf Building Options .
- Die Seite zur Temperaturregelung unter Building Options wird geöffnet.

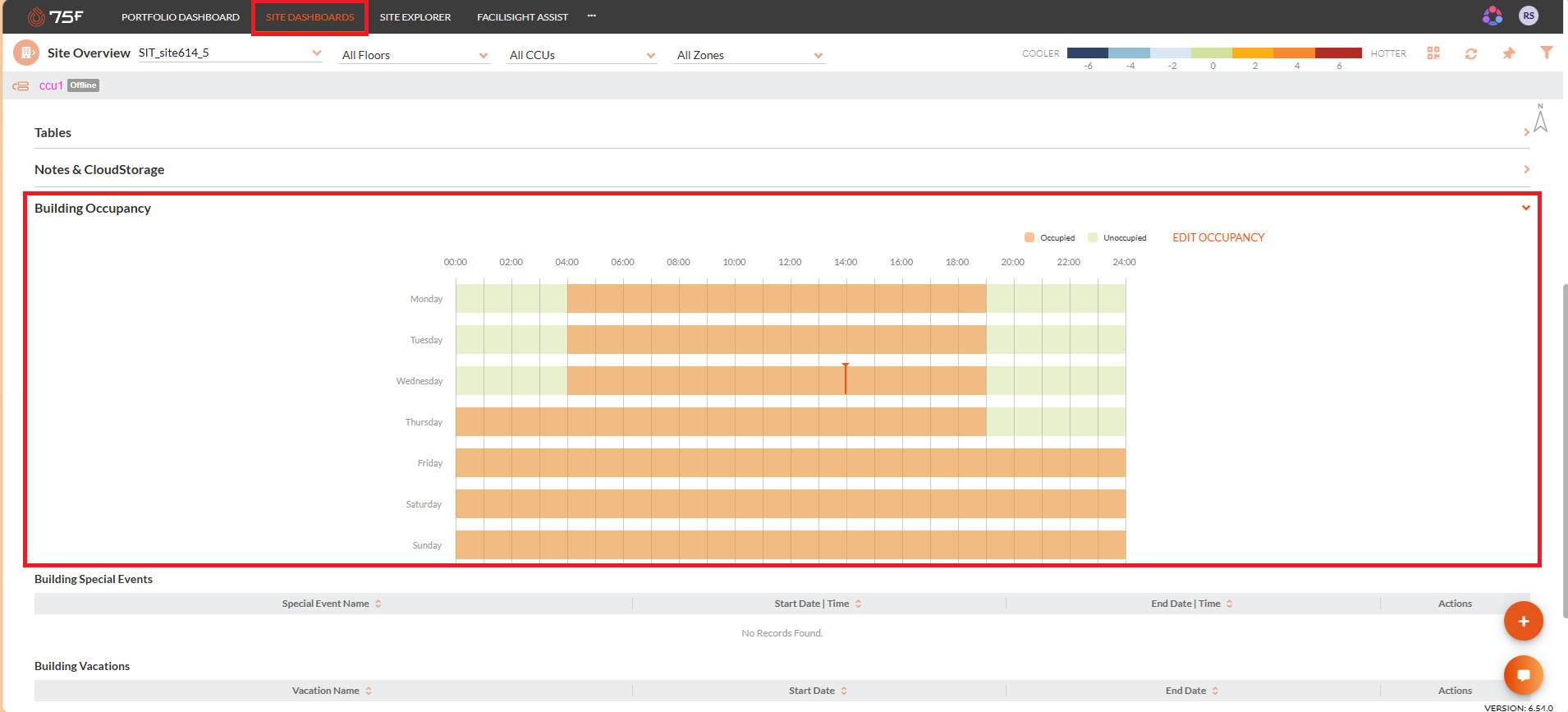

- Benutzer können die Details zur Gebäudebelegung über das Menü Site Dashboards anzeigen.
| Funktionen

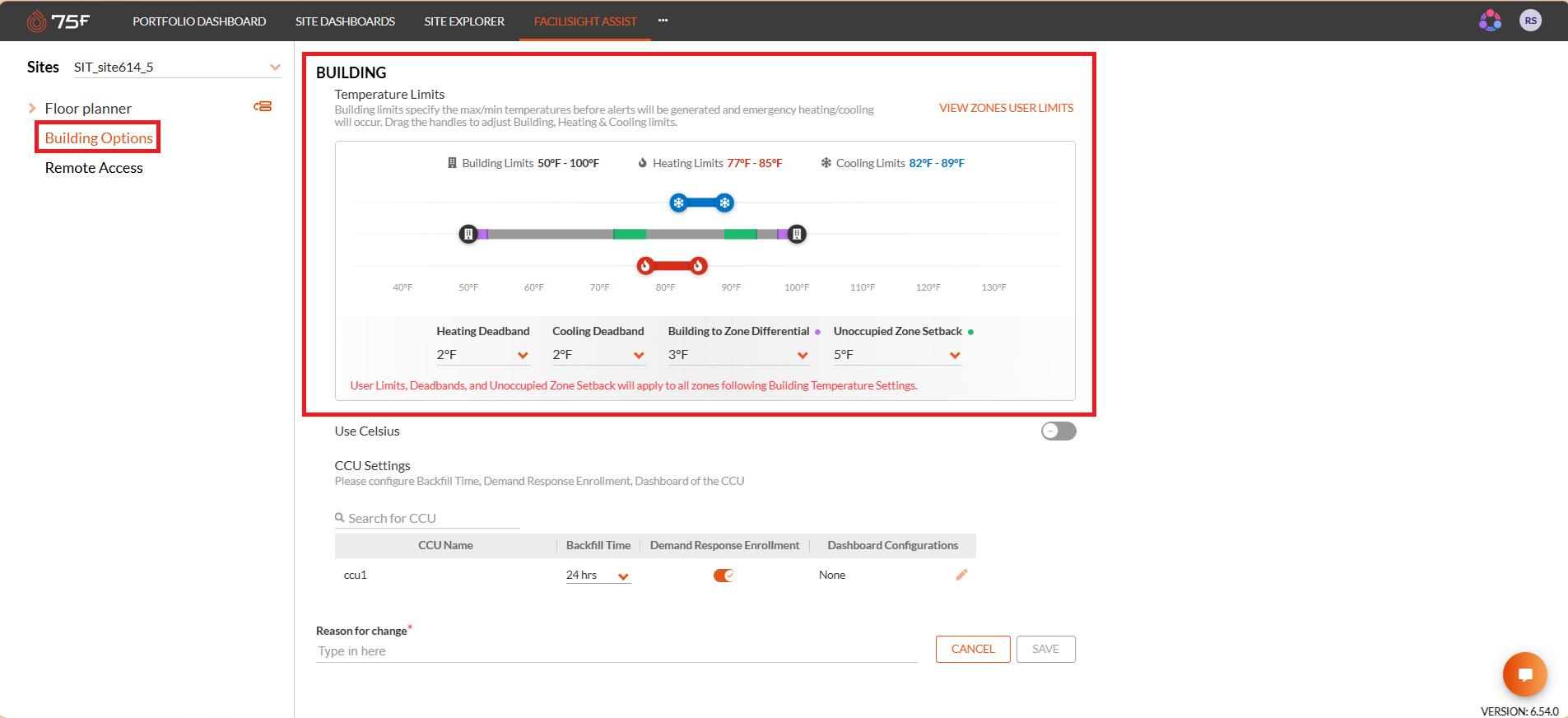

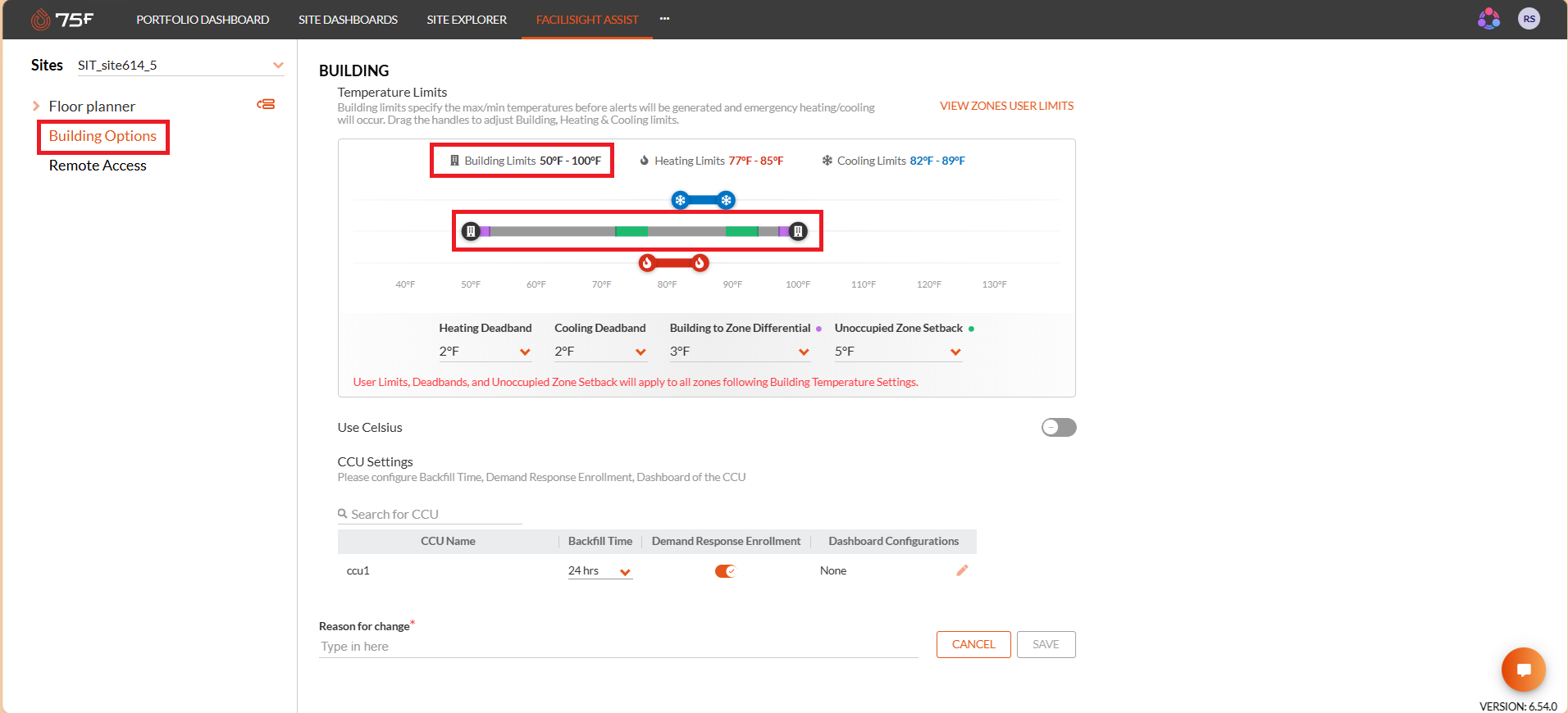

Gebäudegrenzwerte:
Gebäudegrenzwerte definieren die maximalen und minimalen Temperaturen, die für das Gebäude zulässig sind.
Wenn eine Raumtemperatur diese Grenzwerte überschreitet, kann das System ein potenzielles Heiz- oder Kühlproblem erkennen und Warnungen generieren. Eine Gebäudegrenzwertregelung kann ebenfalls eingeleitet werden, wenn konfigurierte Grenzwerte verletzt werden.
Beispiel:
- Unterer Gebäudegrenzwert: 50°F
- Oberer Gebäudegrenzwert: 100°F
Wenn die Temperatur einer Zone über diese Werte steigt oder darunter fällt, erkennt das System den Zustand als Überschreitung eines Gebäudegrenzwerts.
Benutzergrenzwerte (Heiz- und Kühlgrenzwerte):
Benutzergrenzwerte steuern den Bereich, innerhalb dessen Bewohner ihre gewünschten Temperatursollwerte anpassen können.
Zum Beispiel:
- Heizgrenzwert: 77°F bis 85°F
- Kühlgrenzwert: 82°F bis 89°F
Zonen können diese vom Administrator festgelegten Grenzen weder über das Portal noch über das Thermostat oder andere verbundene Smart-Geräte überschreiten. Eine Erweiterung dieser Bereiche muss zunächst auf Ebene des Master Controllers vorgenommen werden.

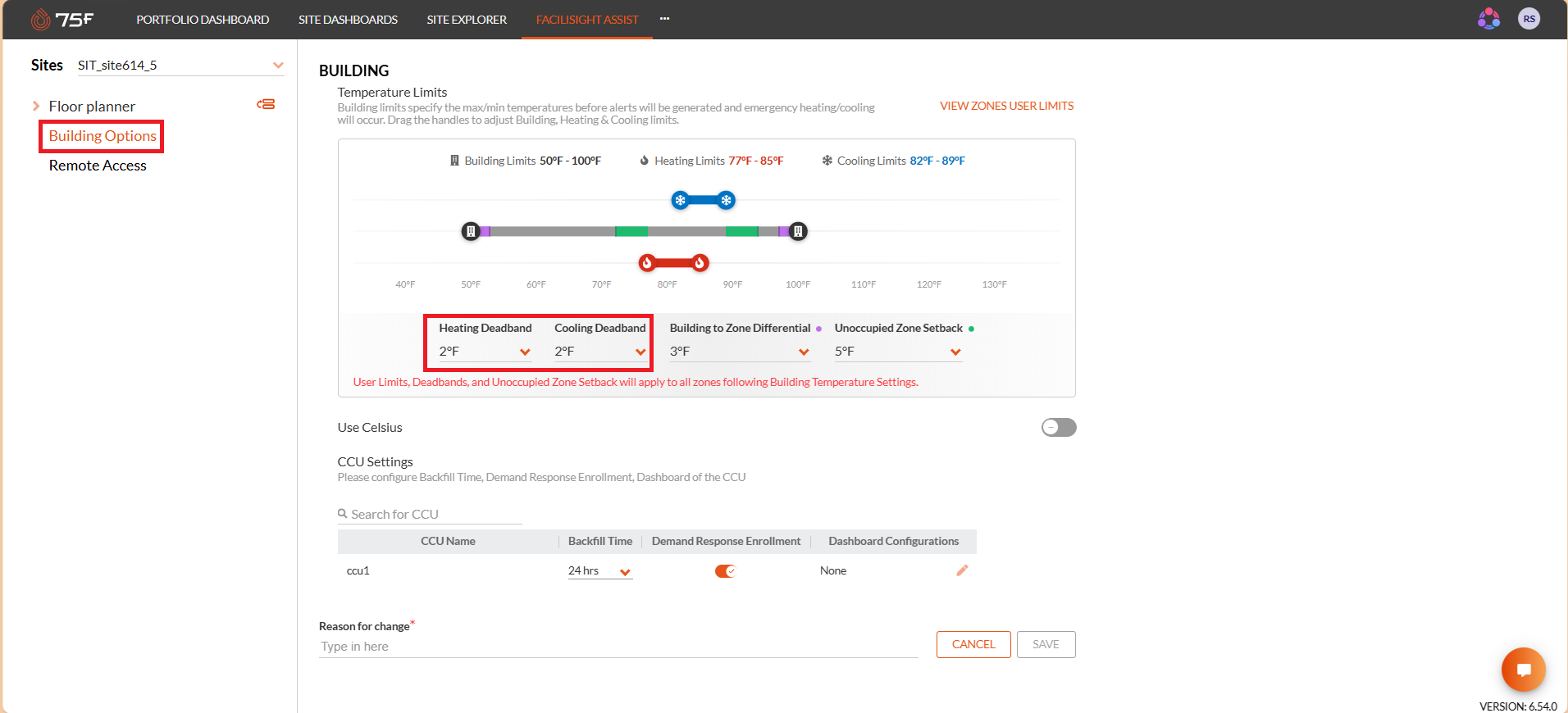

Totzone:
Die Totzone ist der Temperaturpuffer um einen Sollwert, der einen unnötigen HVAC-Betrieb verhindert. Das System wartet, bis sich die Temperatur über die konfigurierte Totzone hinaus bewegt, bevor es mit dem Heizen oder Kühlen beginnt. Dadurch werden häufige Ein- und Ausschaltvorgänge der Geräte reduziert und die Energieeffizienz verbessert.
Heiztotzone:
Definiert den Temperaturpuffer, der für die Heizungsregelung angewendet wird.
Kühltotzone:
Definiert den Temperaturpuffer, der für die Kühlungsregelung angewendet wird.
Zu den Vorteilen gehören:
- Weniger häufige Ein- und Ausschaltvorgänge der Geräte
- Verbesserte HVAC-Effizienz
- Höherer Komfort der Bewohner
- Verlängerte Lebensdauer der Geräte
Beispielwerte, die im Portal angezeigt werden:
- Heiztotzone: 2°F
- Kühltotzone: 2°F

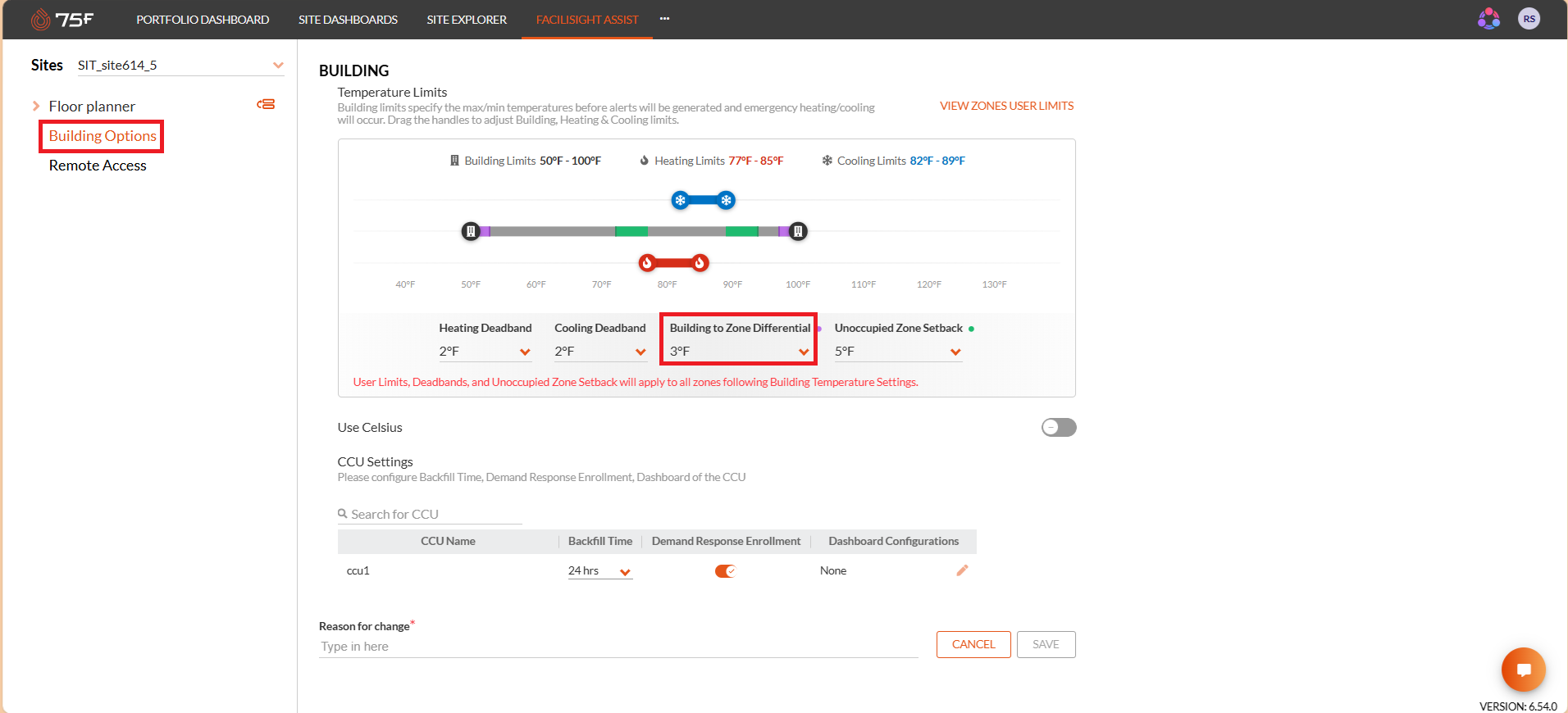

Differenz zwischen Gebäude und Zone:
Die Differenz zwischen Gebäude und Zone gibt die zulässige Abweichung zwischen den Gebäudegrenzwerten und den Temperaturen einzelner Zonen an.
Diese Einstellung bietet Flexibilität für den lokalen Zonenbetrieb und stellt gleichzeitig sicher, dass die Temperaturen innerhalb akzeptabler gebäudeweiter Grenzen bleiben.
Beispiel:
- Differenz zwischen Gebäude und Zone: 3°F
Absenkung für unbelegte Zonen:
Die Absenkung für unbelegte Zonen bestimmt, wie stark die Zonentemperaturen während unbelegter Zeiträume von den Sollwerten für belegte Zeiträume abweichen dürfen.
Diese Funktion trägt dazu bei, den Energieverbrauch zu reduzieren und gleichzeitig akzeptable Bedingungen aufrechtzuerhalten, wenn Räume nicht genutzt werden.
Beispiel:
- Absenkung für unbelegte Zonen: 5°F

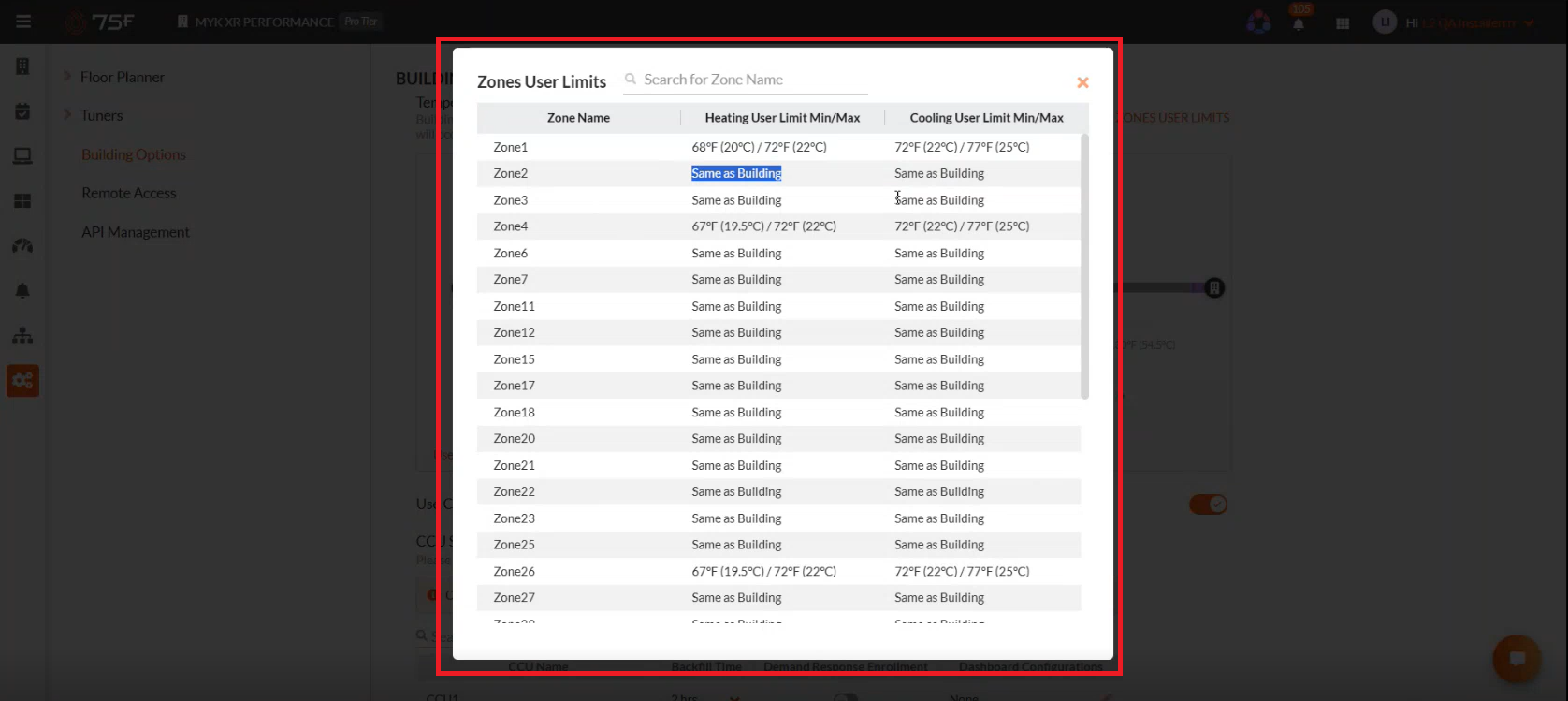

Benutzergrenzwerte der Zonen anzeigen:
Die Tabelle zeigt für jede Zone den Zonennamen, das Minimum/Maximum des Heizgrenzwerts für Benutzer und das Minimum/Maximum des Kühlgrenzwerts für Benutzer an. Zonen mit der Kennzeichnung „Wie Gebäude“ übernehmen die Standardbenutzergrenzwerte des Gebäudes, während Zonen mit bestimmten Temperaturbereichen benutzerdefinierte Benutzergrenzwerte verwenden. Diese Ansicht unterstützt Administratoren dabei, Temperaturbeschränkungen schnell zu überprüfen, Überschreibungen auf Zonenebene zu erkennen und einheitliche Einstellungen für den Komfort der Bewohner im gesamten Gebäude sicherzustellen.
| Validierungsbericht (Zonenzeitplan gesammelt anwenden)
So greifen Sie auf den gemeinsamen Zeitplan zu:

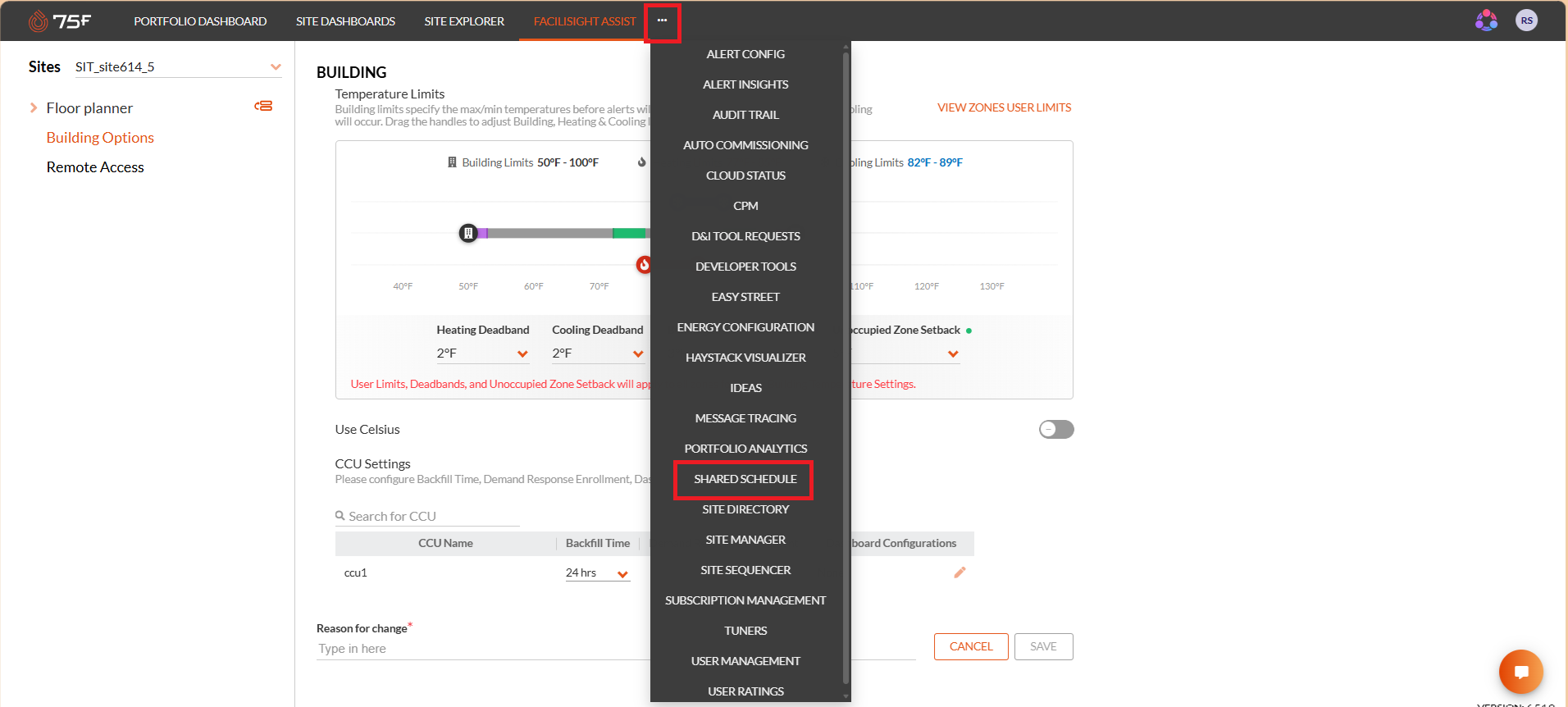

- Bewegen Sie den Cursor über das Drei-Punkte-Menü und klicken Sie auf Shared Schedule.

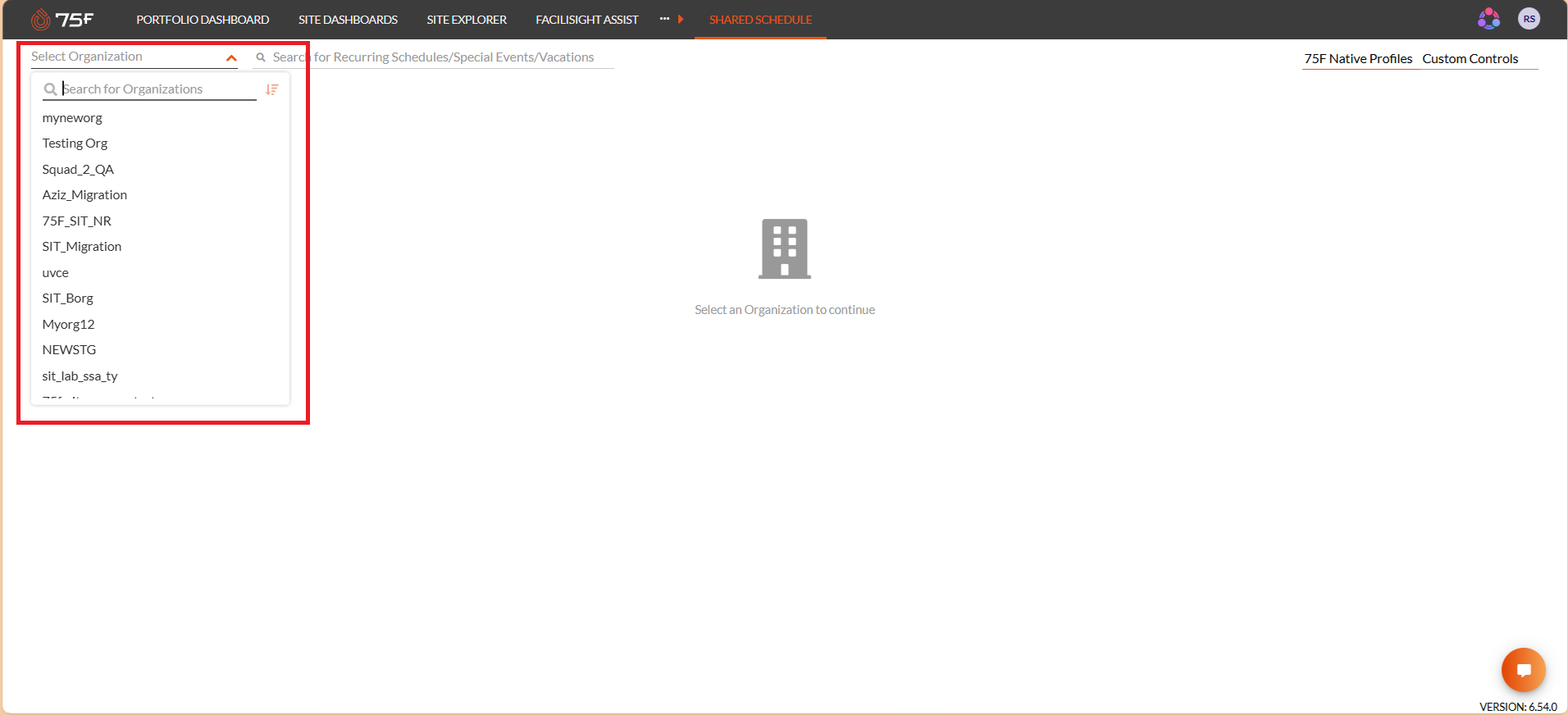

- Wählen Sie die erforderliche Organisation aus der Dropdown-Liste Select Organization aus.

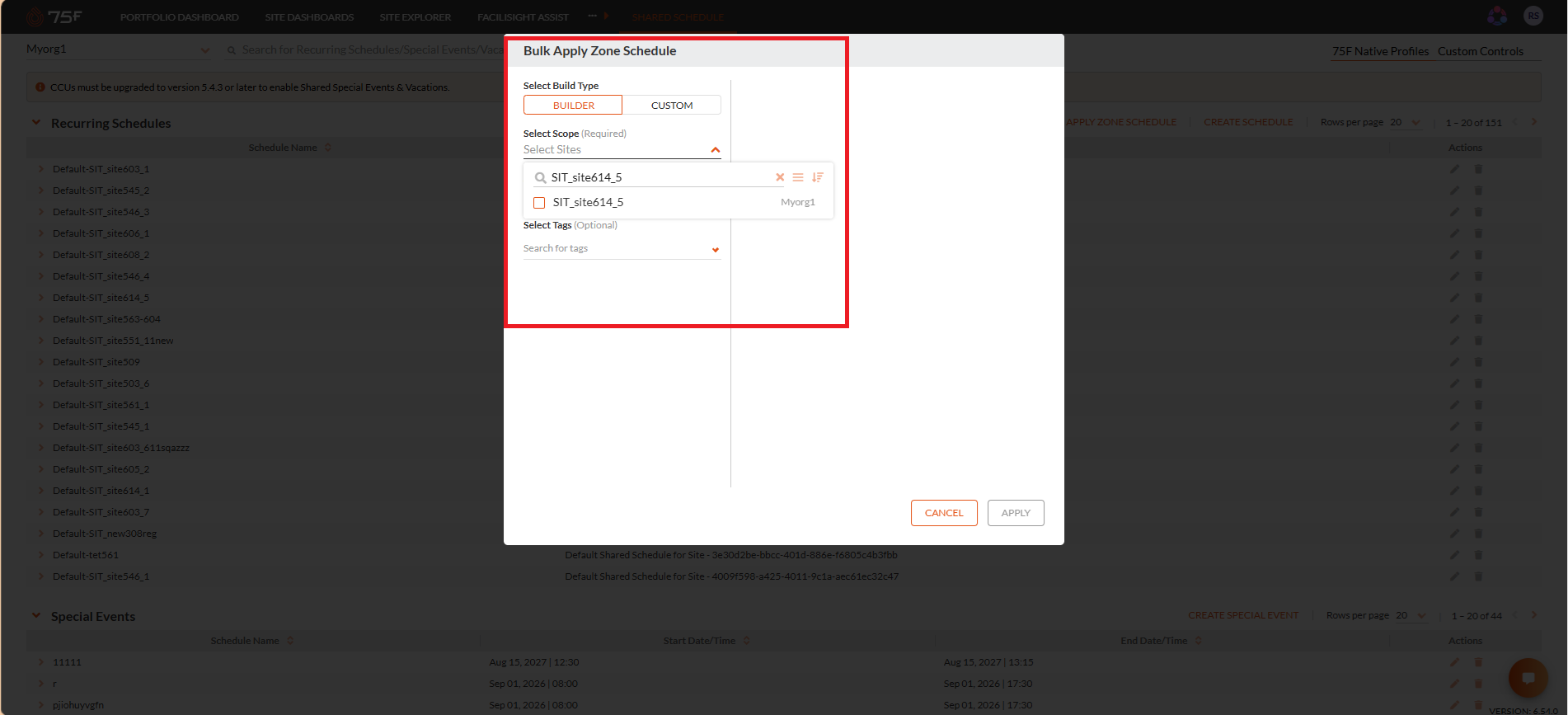

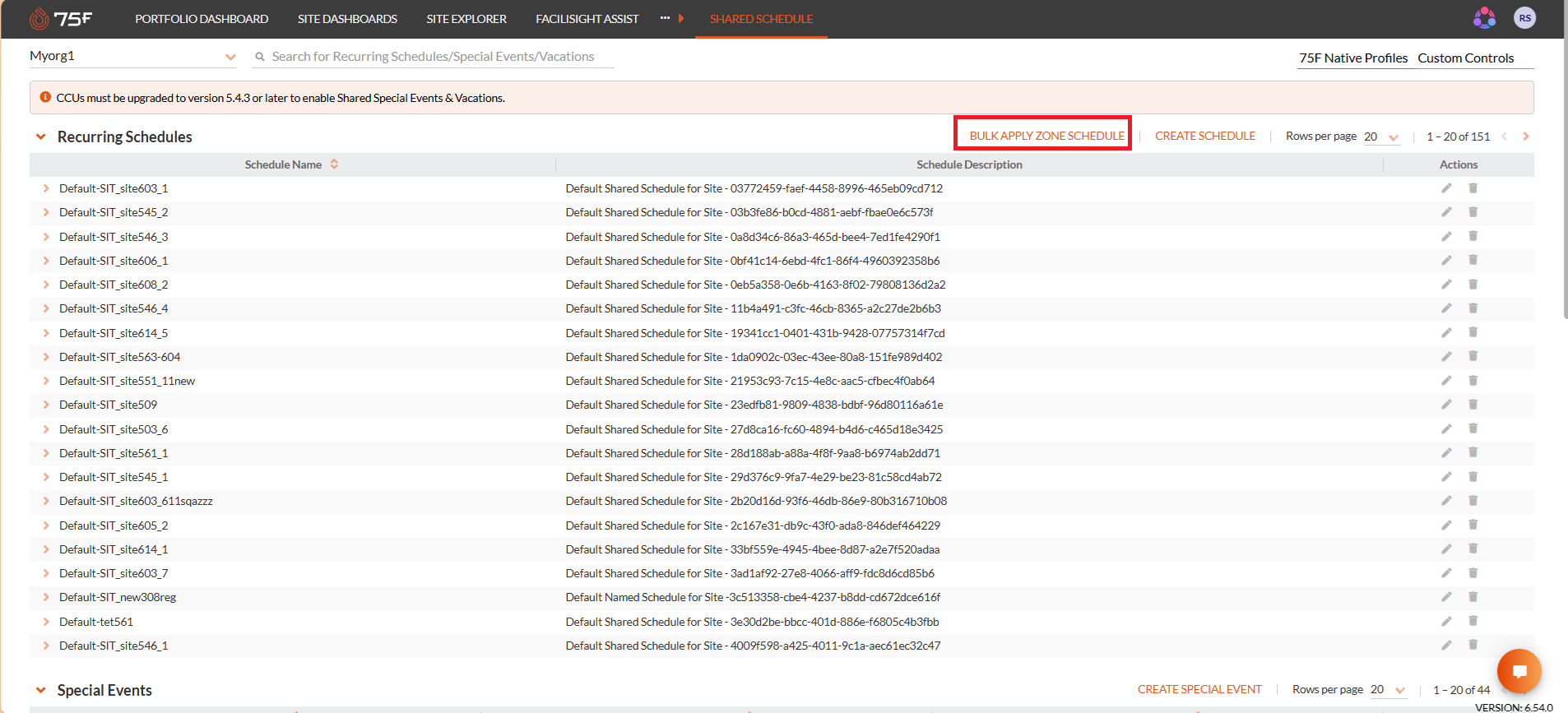

- Klicken Sie auf Bulk Apply Zone Schedule, um einen Zeitplan gleichzeitig auf mehrere Zonen anzuwenden.
- Wählen Sie die erforderlichen Standorte aus der Liste aus.

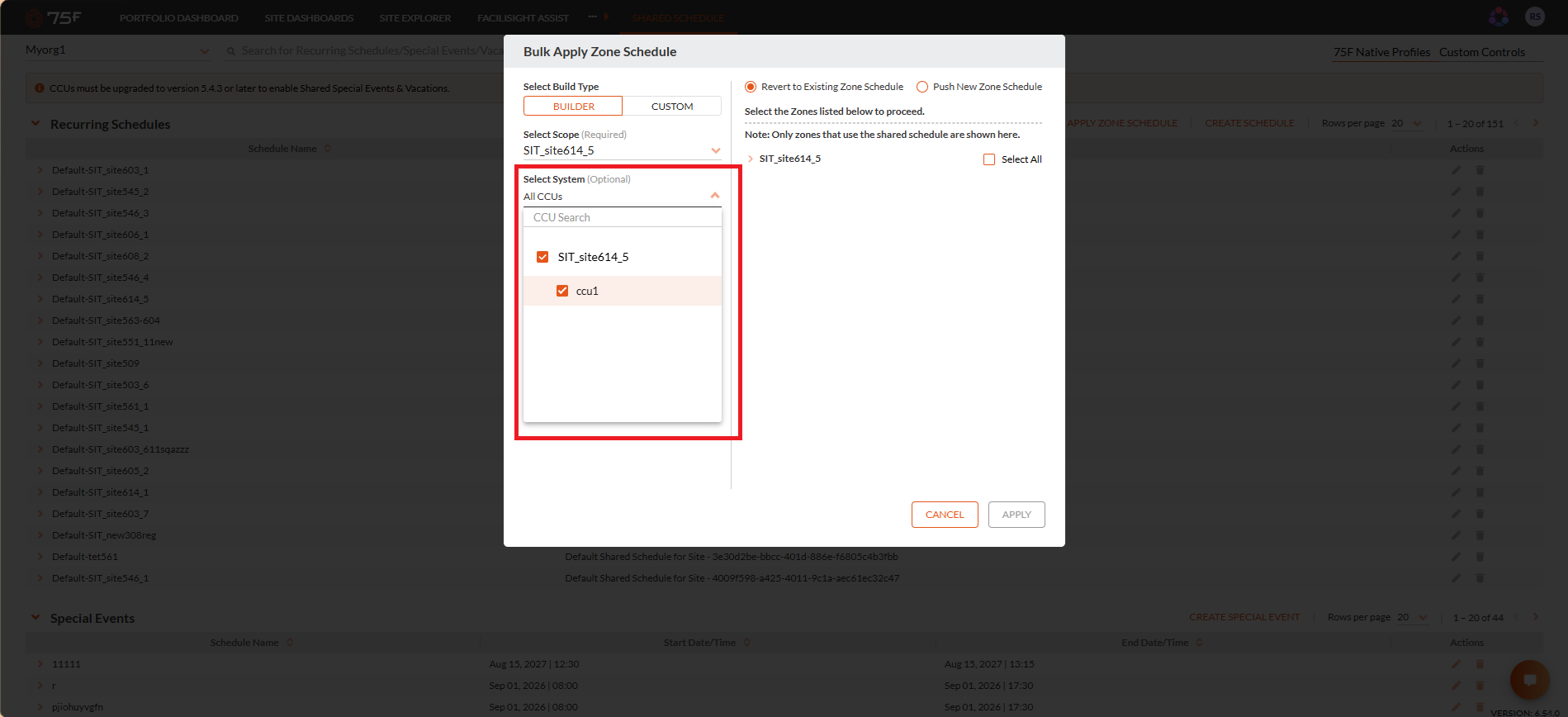

- Wählen Sie die CCU aus, auf die Sie den Zeitplan anwenden möchten.

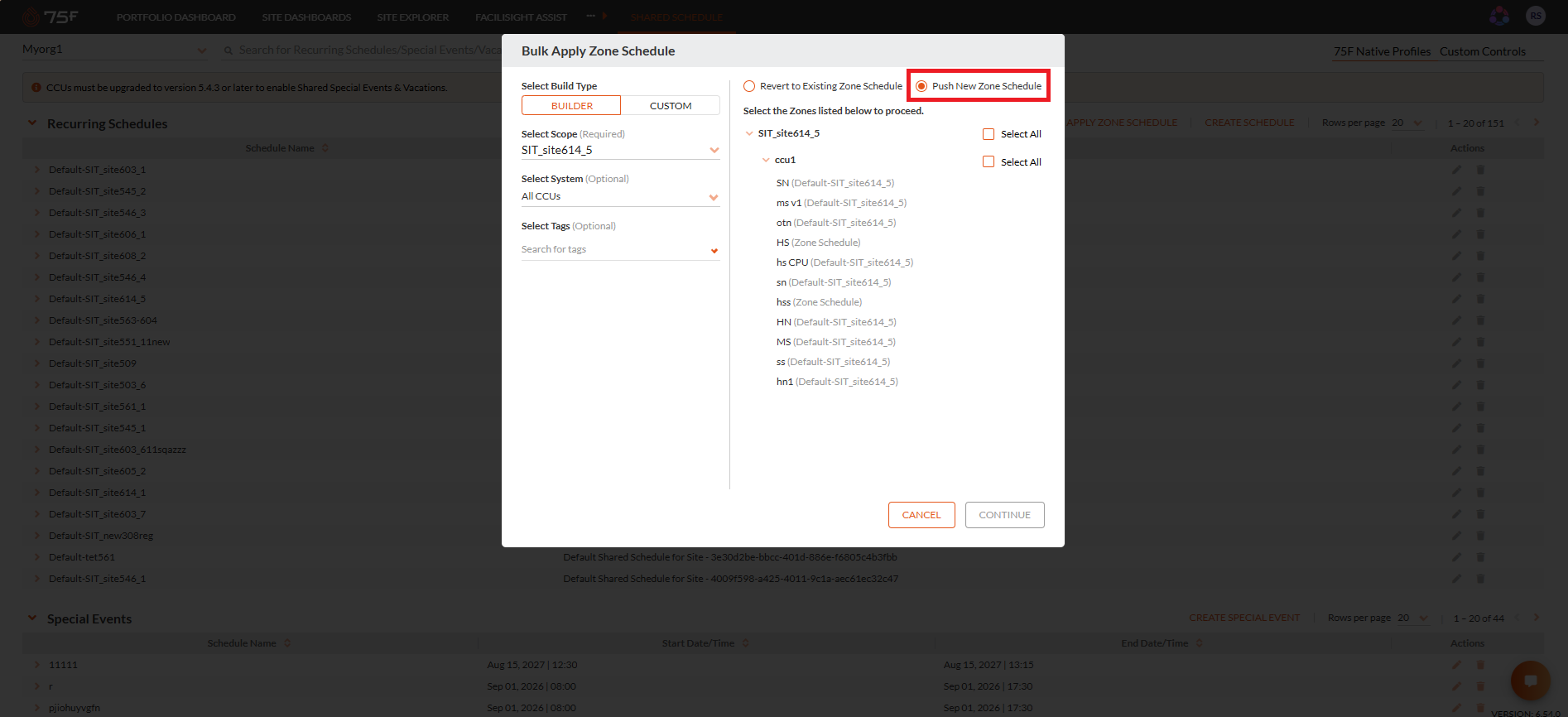

- Wählen Sie die Option Push New Zone Schedule, um einen neuen Zeitplan auf die ausgewählten Zonen anzuwenden.

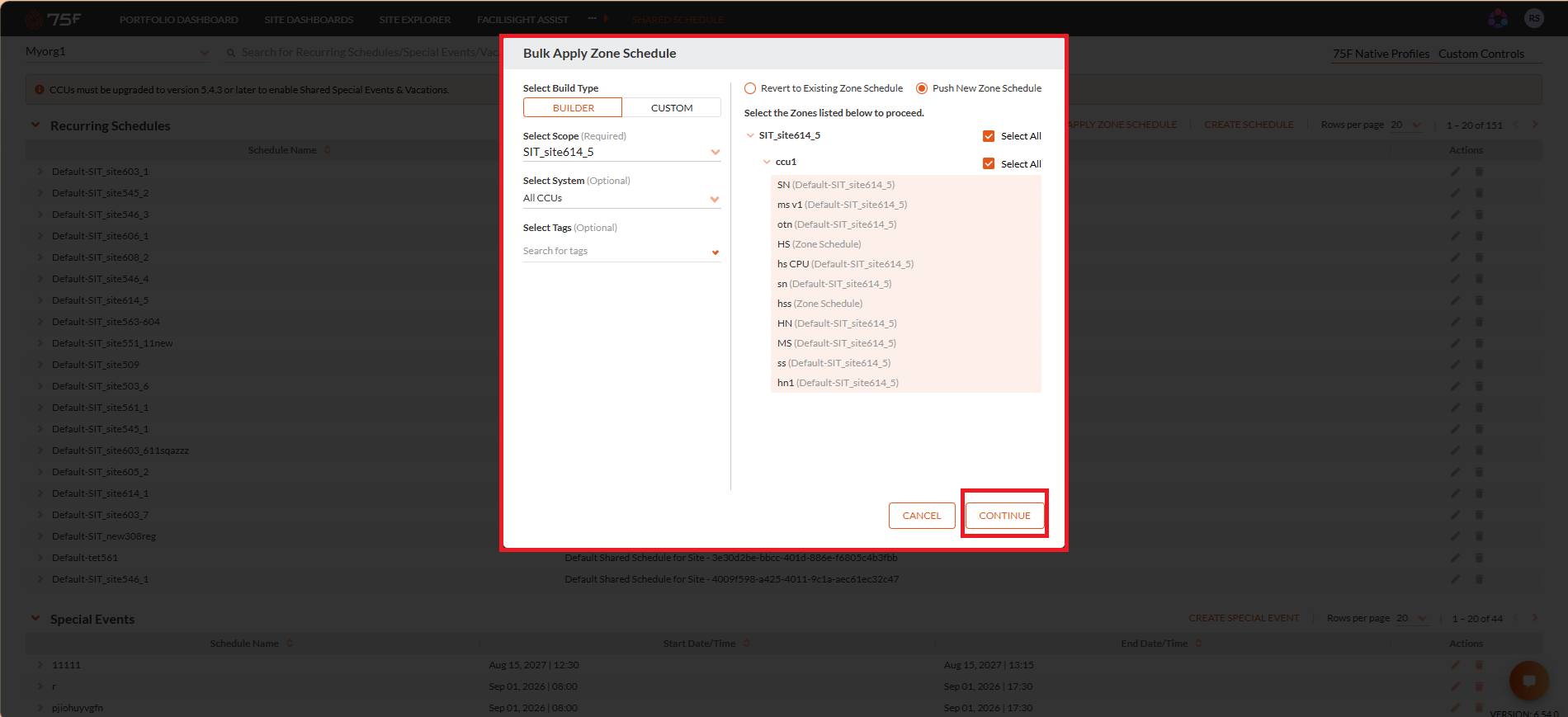

- Wählen Sie die erforderlichen Zonen aus oder wählen Sie Select All, um den Zeitplan auf alle aufgeführten Zonen anzuwenden, und klicken Sie anschließend auf Continue.

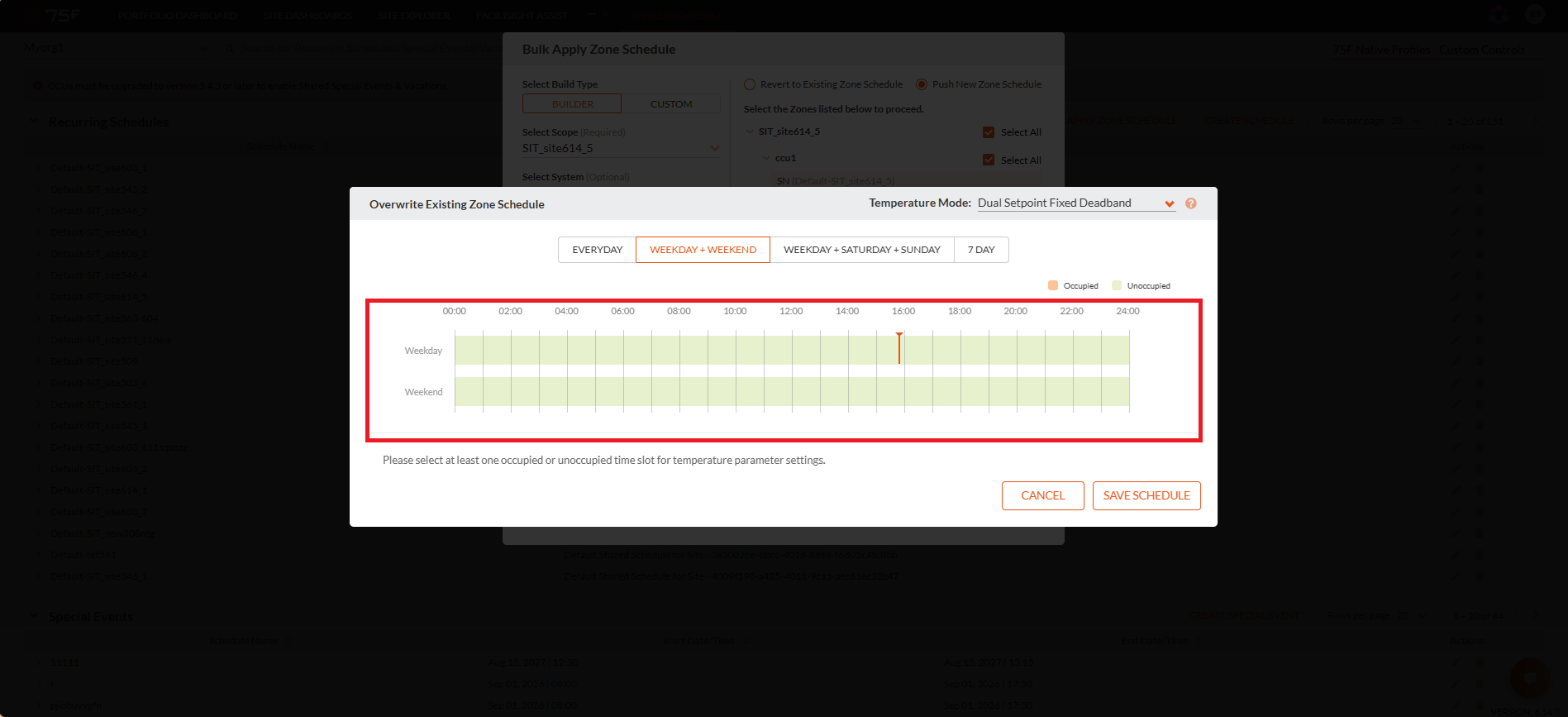

- Wählen Sie den Zeitraum aus, in dem Sie den Zeitplan anwenden möchten.

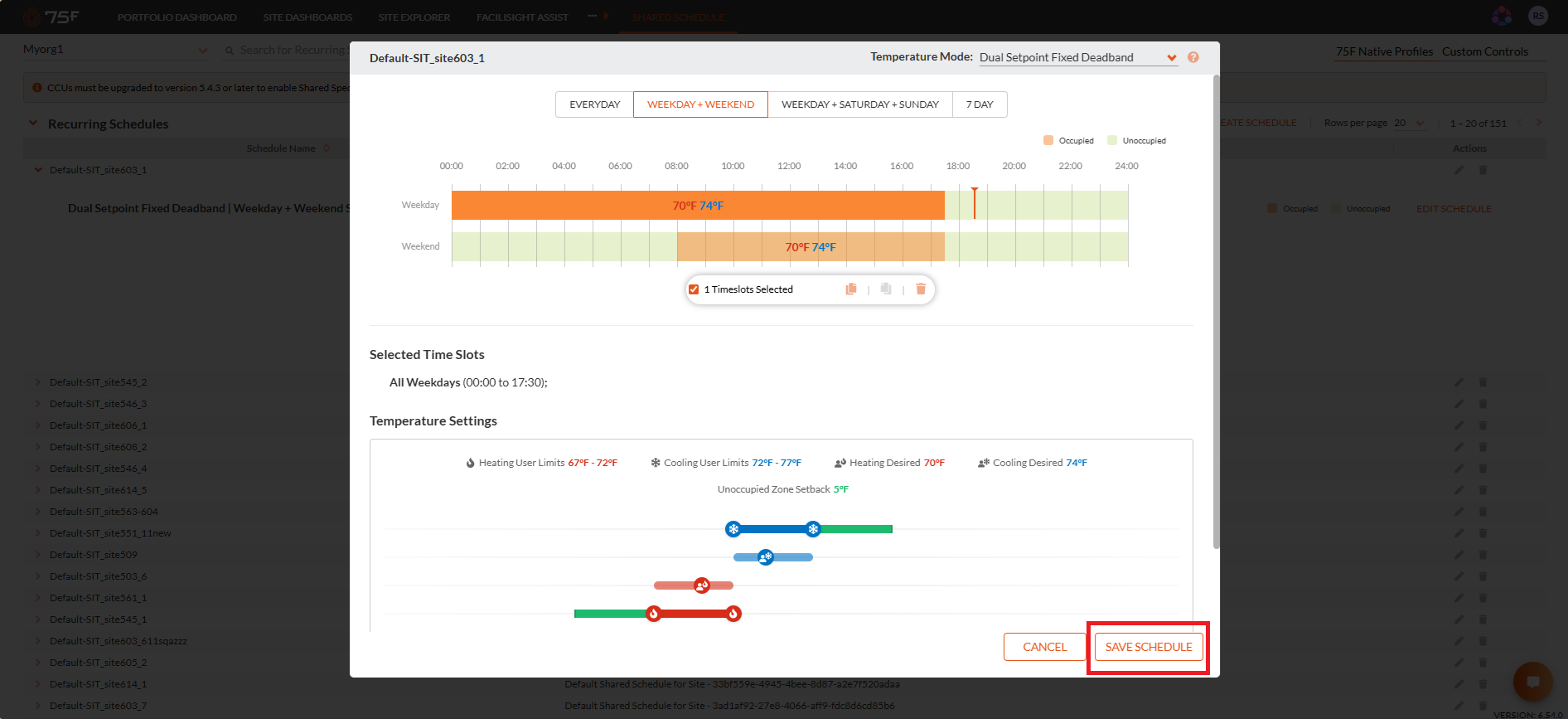

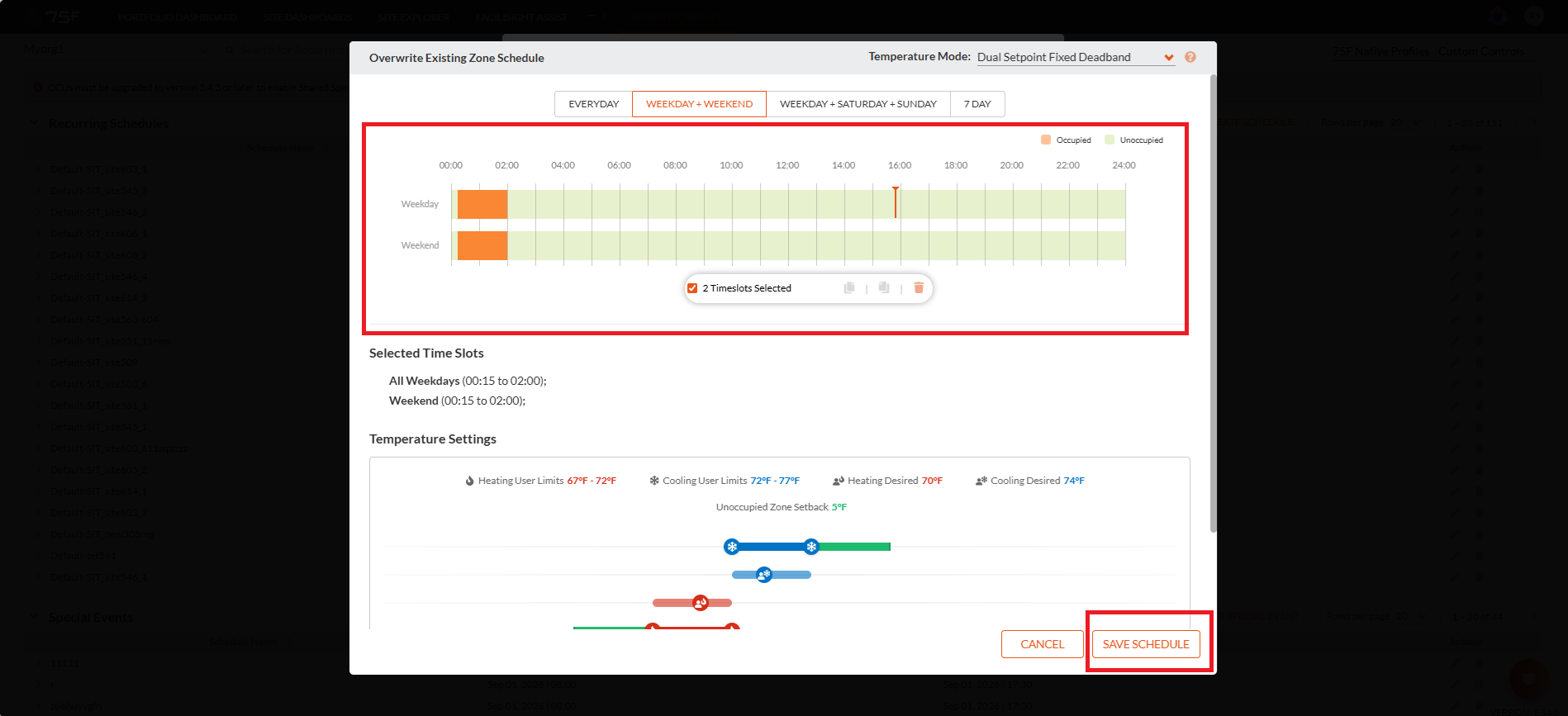

- Wählen Sie die erforderlichen Zeitfenster aus, auf die der Zeitplan angewendet werden soll, konfigurieren Sie die Temperatureinstellungen nach Bedarf und klicken Sie anschließend auf Save Schedule.

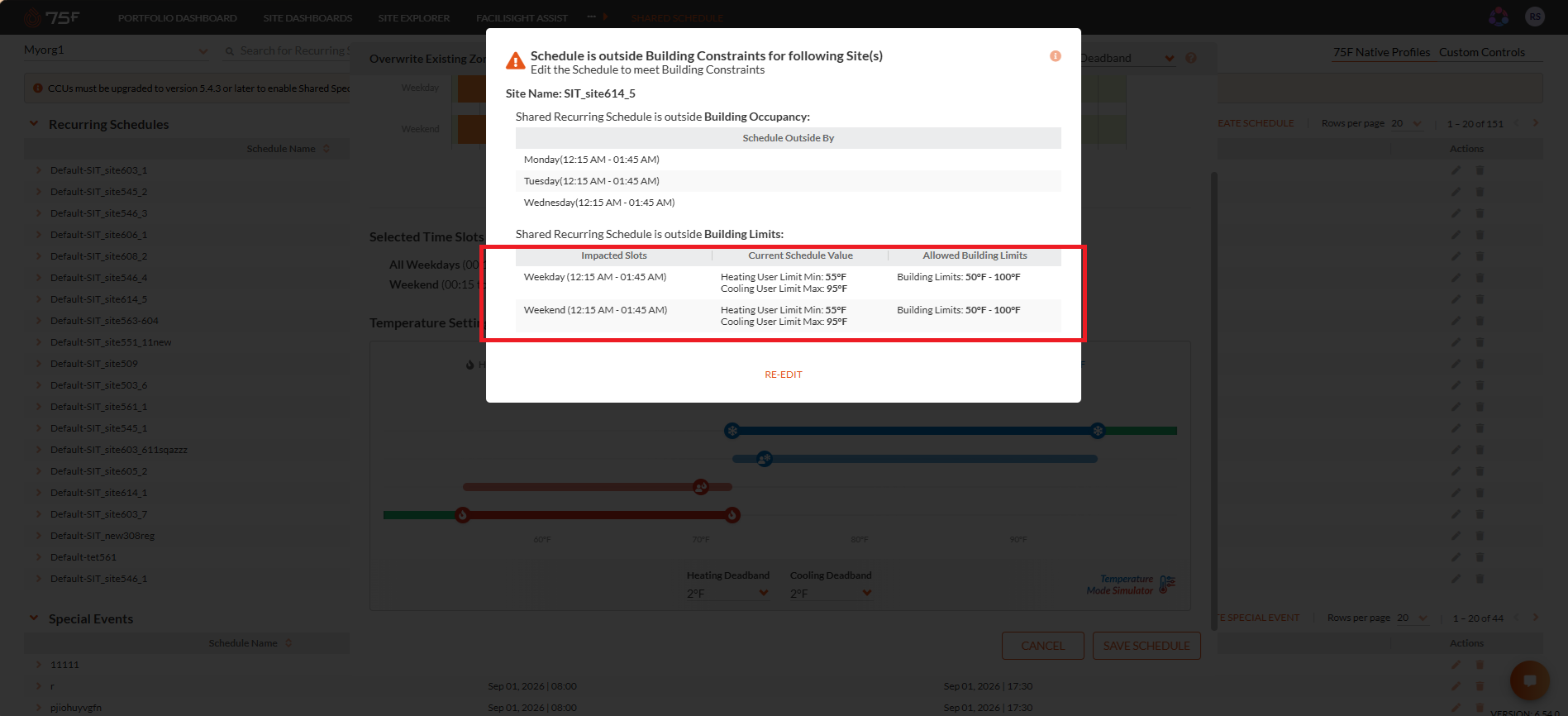

Validierungsbericht (außerhalb der Gebäudegrenzwerte):
- Eine Validierungsmeldung wird angezeigt. Sie hebt die betroffenen Standorte hervor und gibt an, welche Zeitplaneinträge außerhalb der konfigurierten Gebäudegrenzwerte liegen.

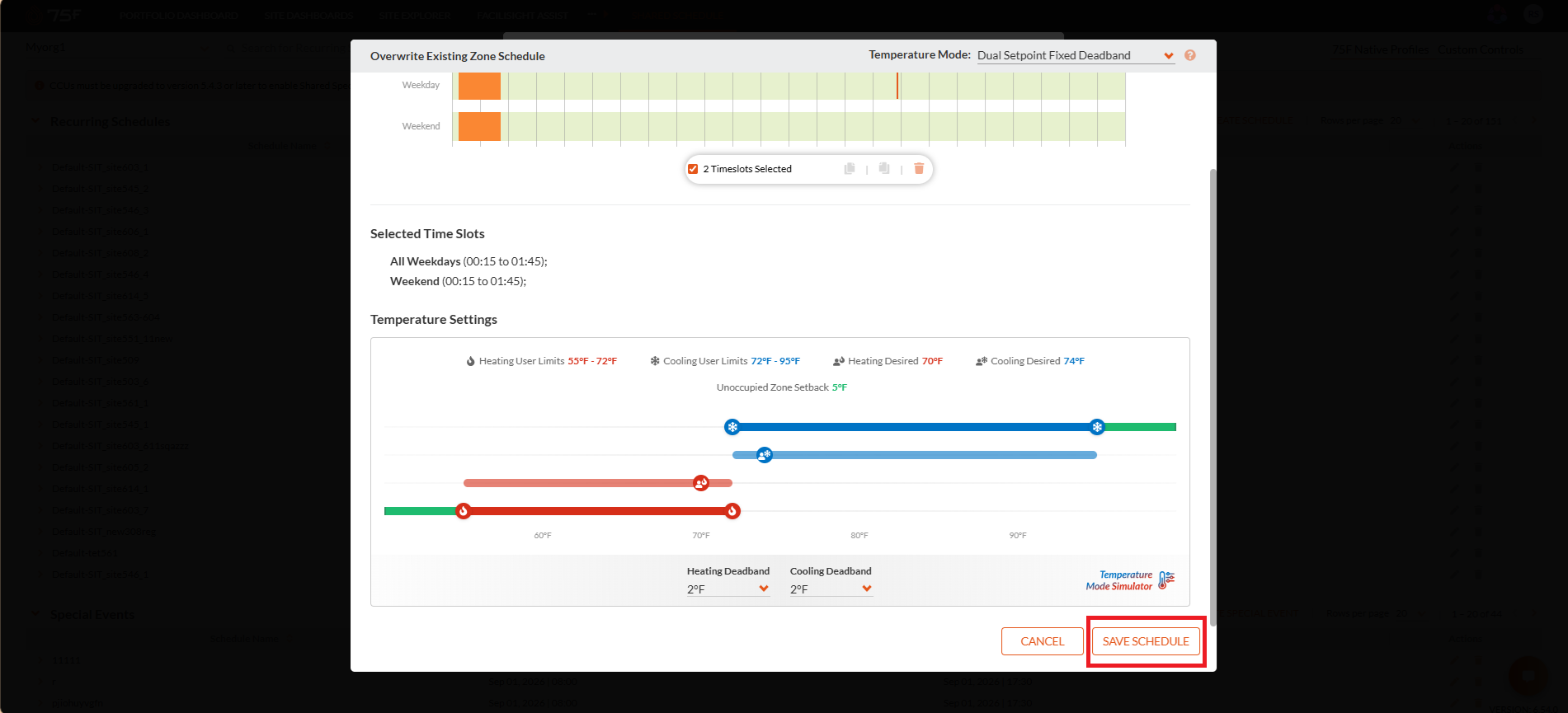

- Klicken Sie auf Re-Edit, um zur Seite Overwrite Existing Zone Schedule zurückzukehren.

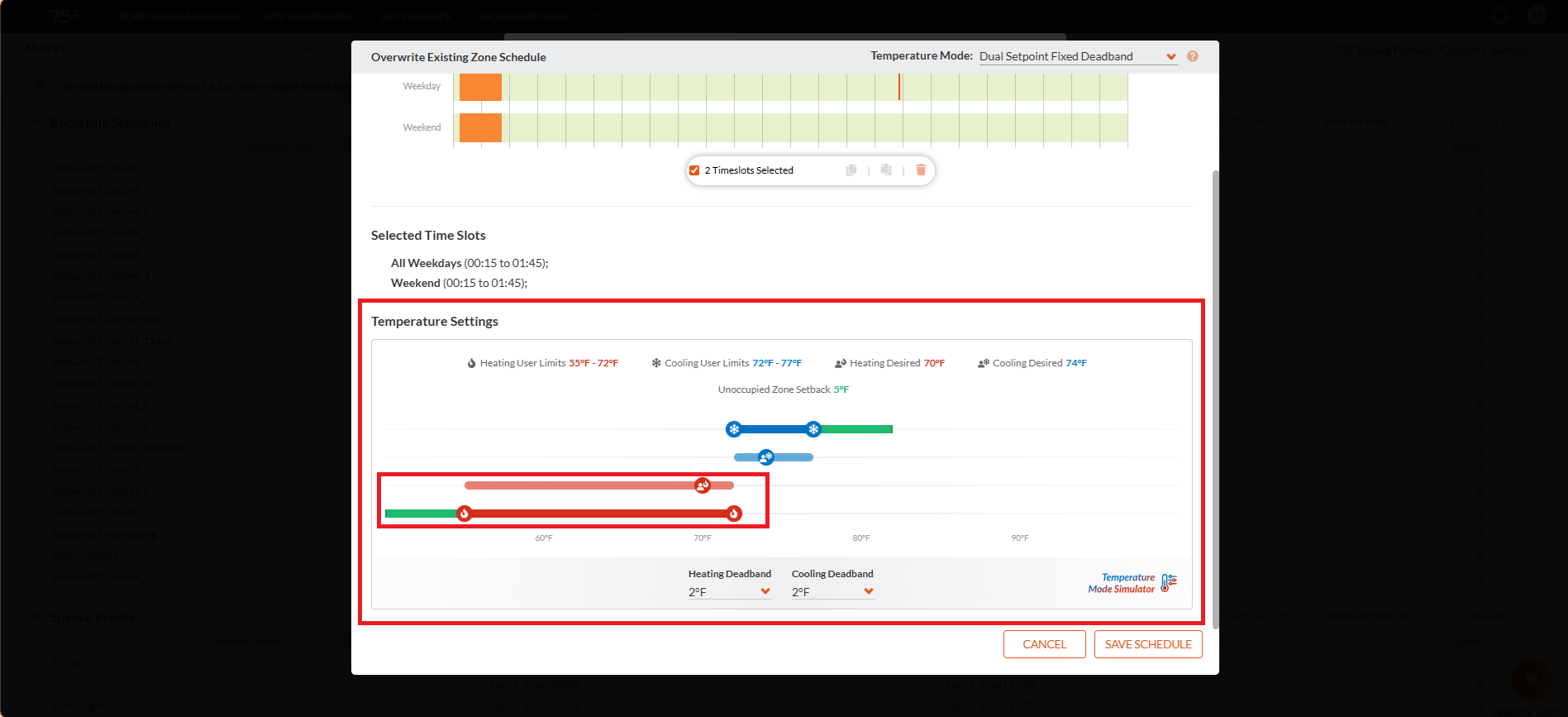

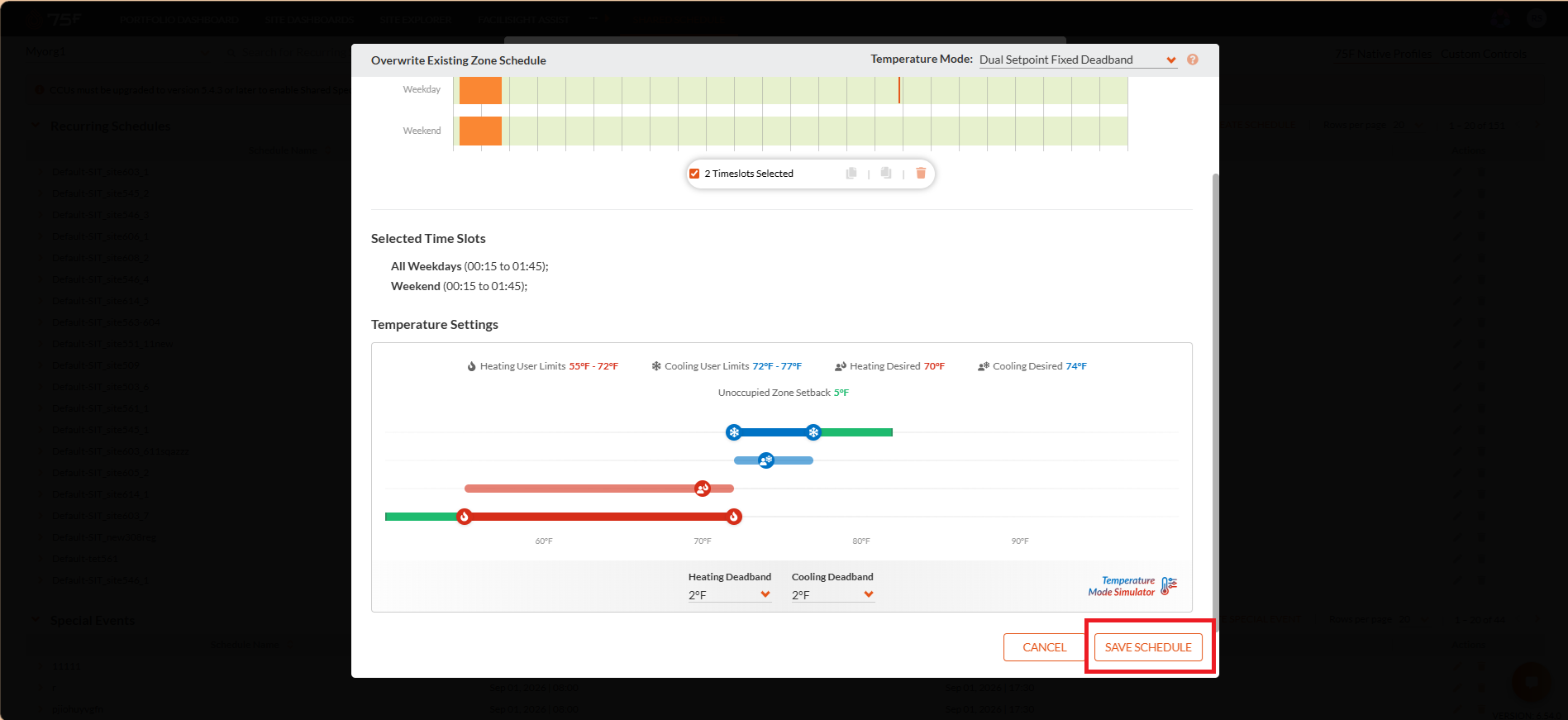

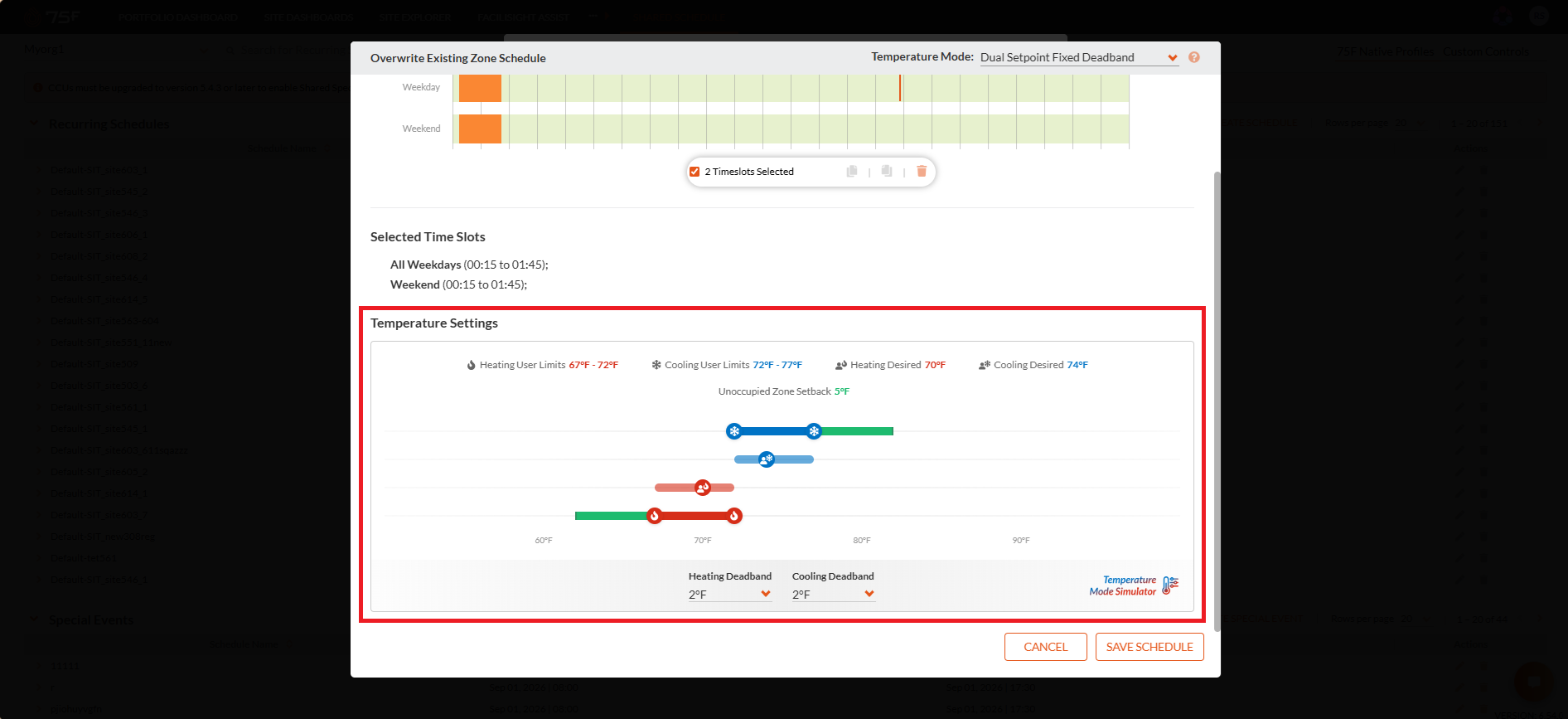

- Scrollen Sie nach unten zum Abschnitt Temperature Settings.
- Aktualisieren Sie die Heating User Limits, sodass sie außerhalb der zulässigen Gebäudegrenzwerte liegen.
- Klicken Sie auf Save Schedule.
Validierungsbericht (außerhalb der Heizgrenzwerte):
- Eine Validierungsmeldung wird angezeigt, wenn der konfigurierte Zeitplan Heizsollwerte enthält, die außerhalb der zulässigen Heizgrenzwerte des Gebäudes liegen.
- Der Bericht enthält die betroffenen Standorte, die betroffenen Zeitfenster, die aktuellen Zeitplanwerte und die zulässigen Gebäudegrenzwerte.
- Überprüfen Sie die gemeldeten Verstöße und klicken Sie anschließend auf Re-Edit, um den Zeitplan zu ändern und innerhalb der konfigurierten Gebäuderichtlinien zu bringen.
- Klicken Sie auf Re-Edit, um zur Seite Overwrite Existing Zone Schedule zurückzukehren.

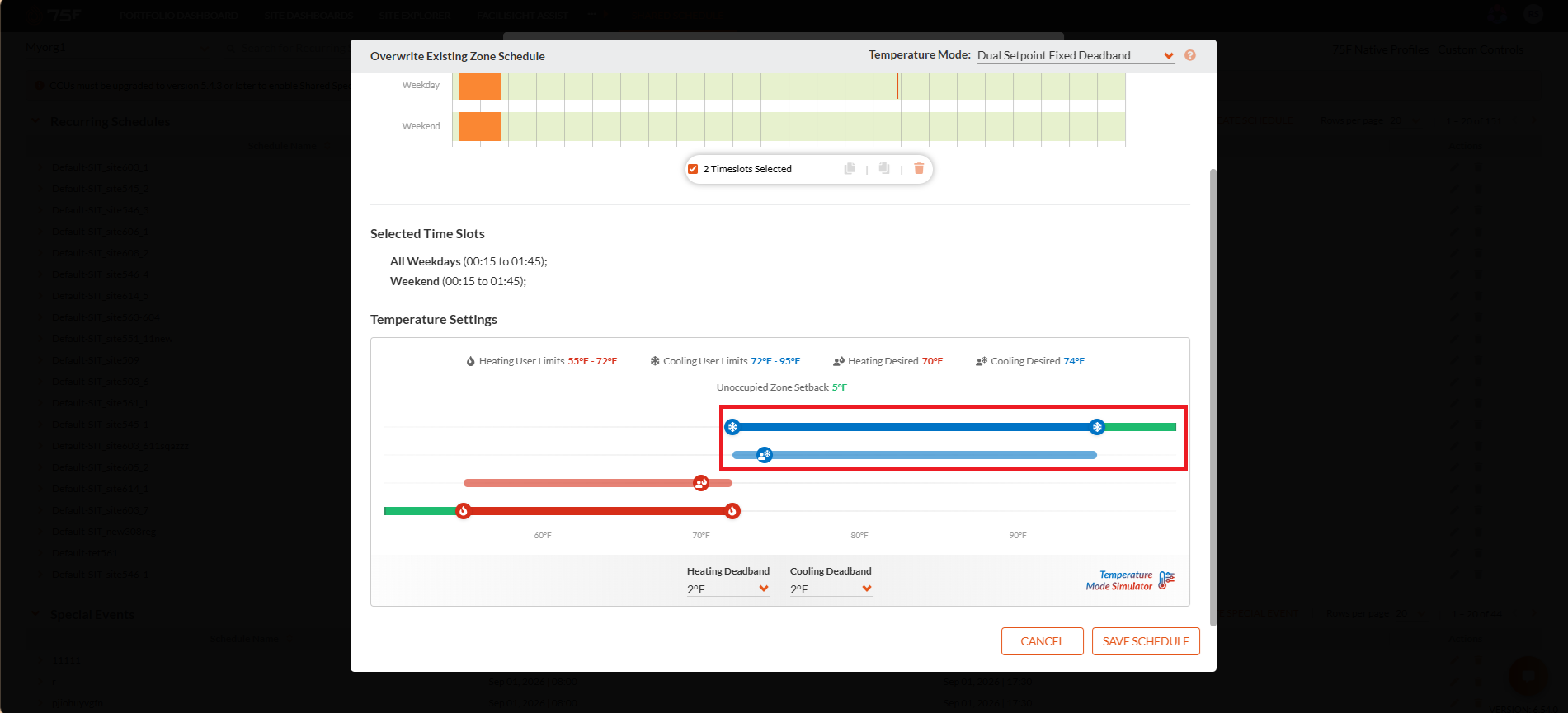

- Aktualisieren Sie die Cooling User Limits, sodass sie außerhalb der zulässigen Gebäudegrenzwerte liegen.
- Klicken Sie auf Save Schedule.
Validierungsbericht (außerhalb der Kühlgrenzwerte):
- Eine Validierungsmeldung wird angezeigt, wenn der konfigurierte Zeitplan Kühlsollwerte enthält, die außerhalb der zulässigen Kühlgrenzwerte des Gebäudes liegen.
- Der Bericht enthält die betroffenen Standorte, die betroffenen Zeitfenster, die aktuellen Zeitplanwerte und die zulässigen Gebäudegrenzwerte.
- Überprüfen Sie die gemeldeten Verstöße und klicken Sie anschließend auf Re-Edit, um den Zeitplan zu ändern und innerhalb der konfigurierten Gebäuderichtlinien zu bringen.
| Validierungsbericht (wiederkehrende Zeitpläne)

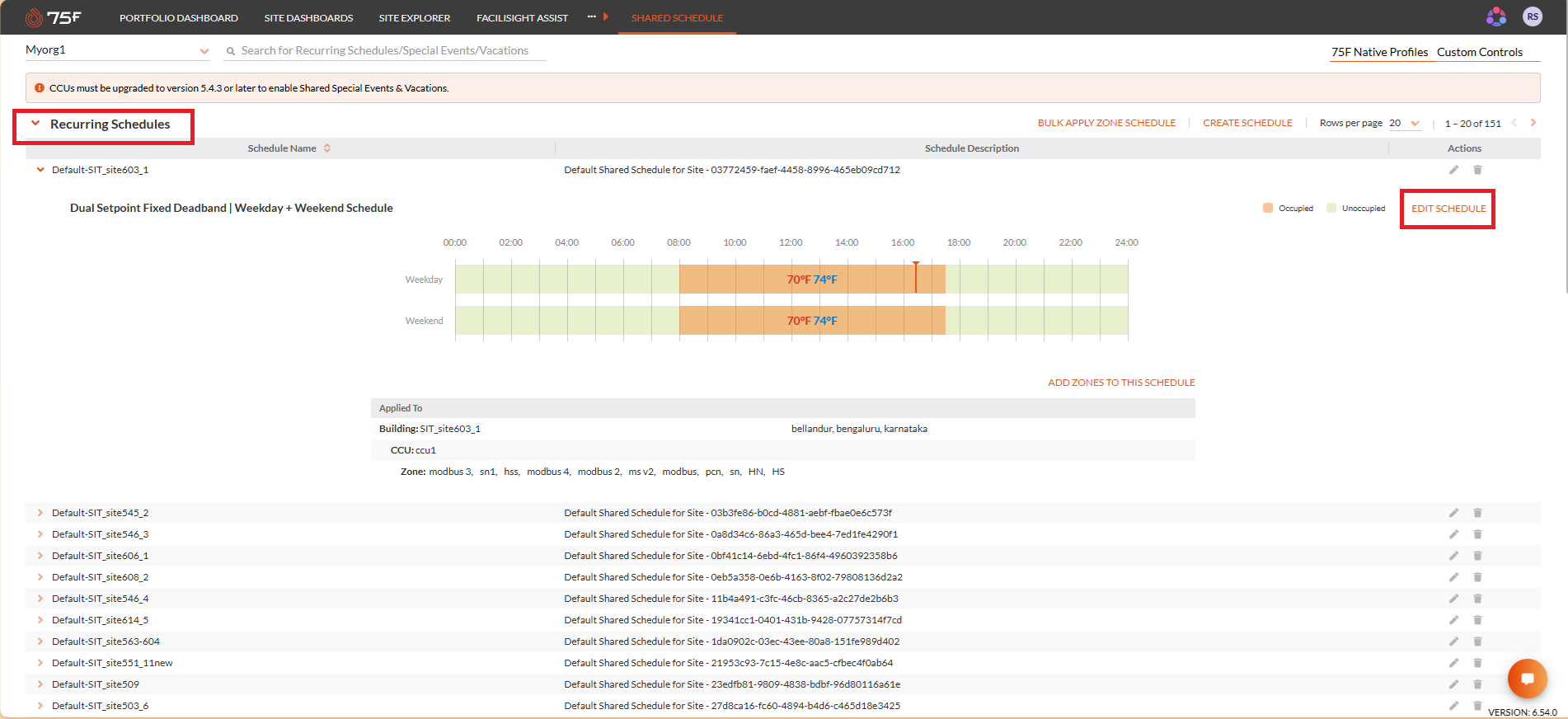

So greifen Sie auf einen wiederkehrenden Zeitplan zu:

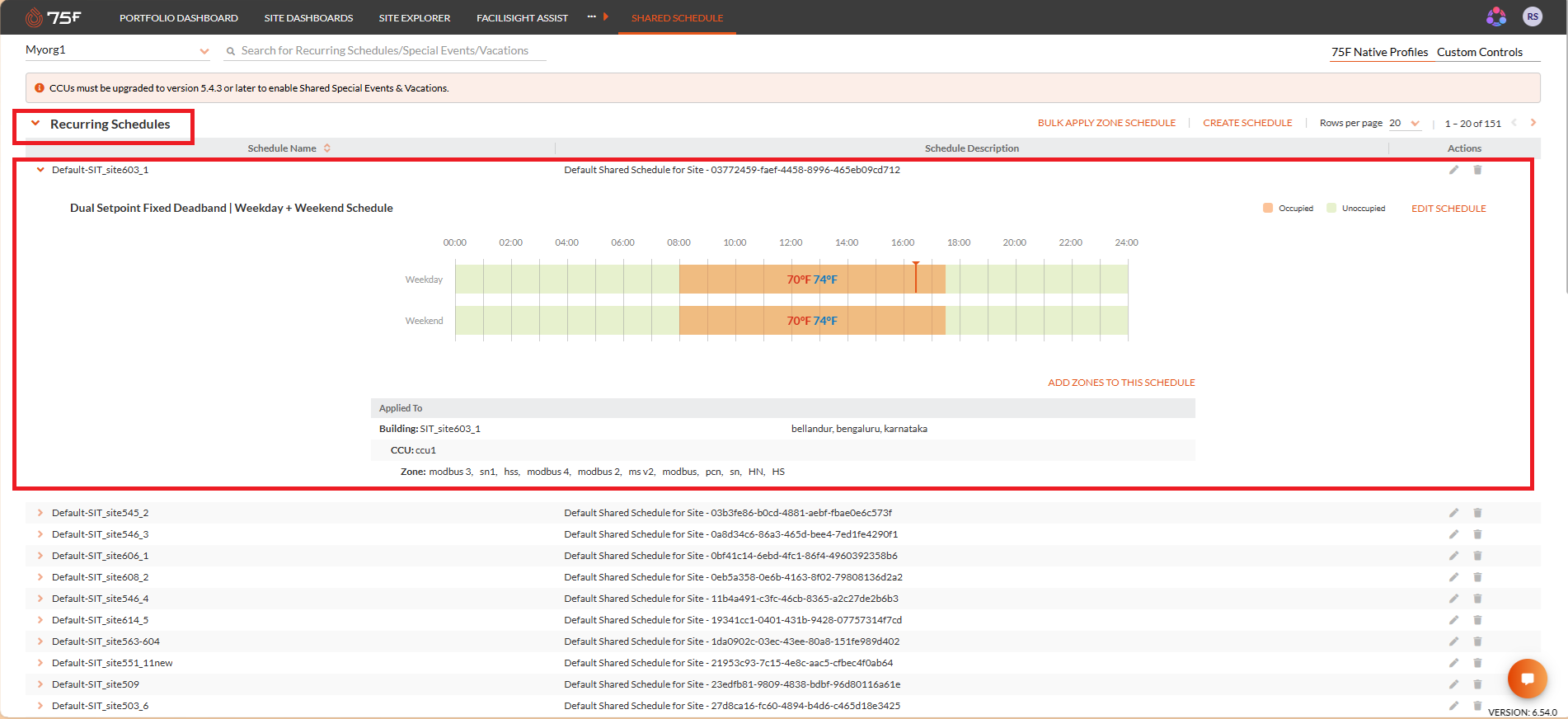

- Wählen Sie den gewünschten Zeitplan aus der Liste der wiederkehrenden Zeitpläne aus, die alle Zonen enthält.

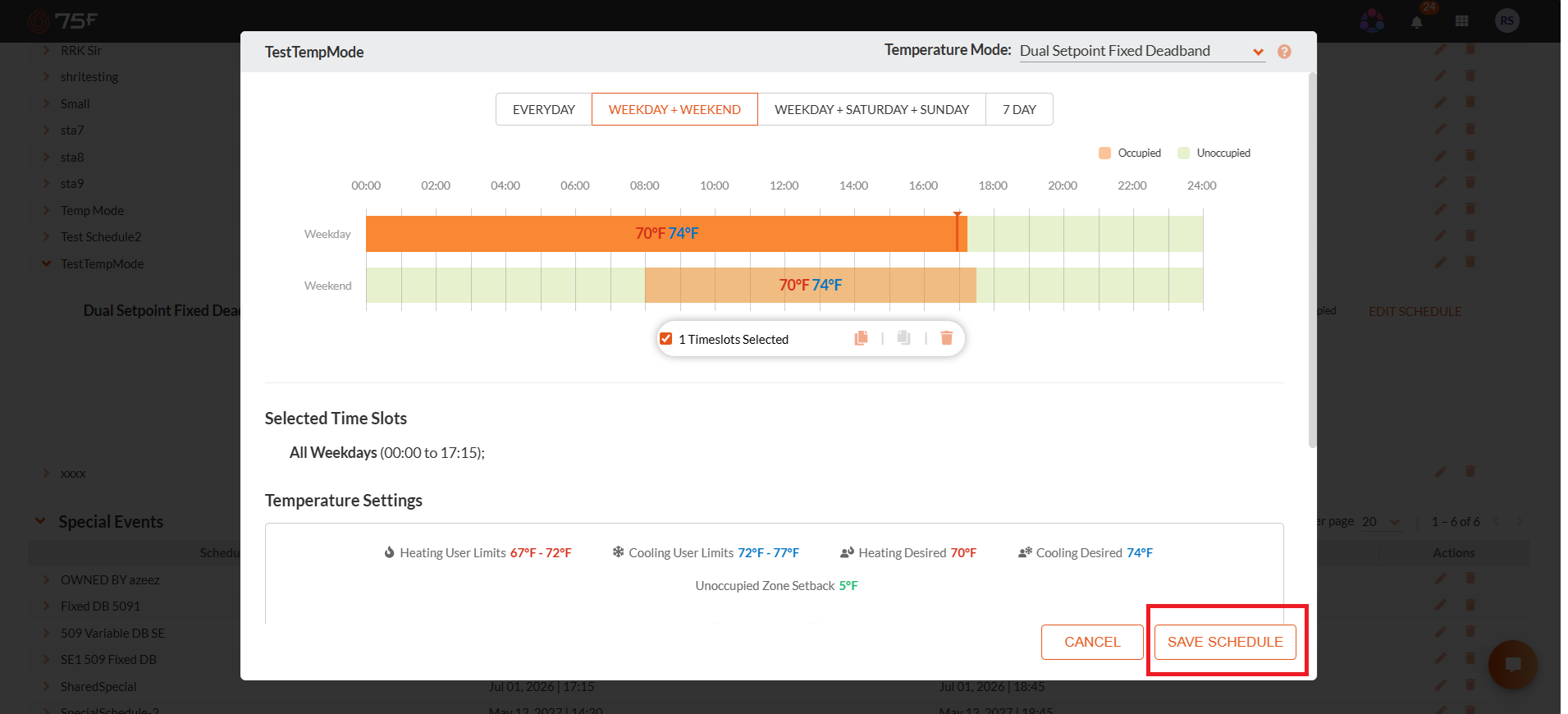

- Klicken Sie auf Edit Schedule.

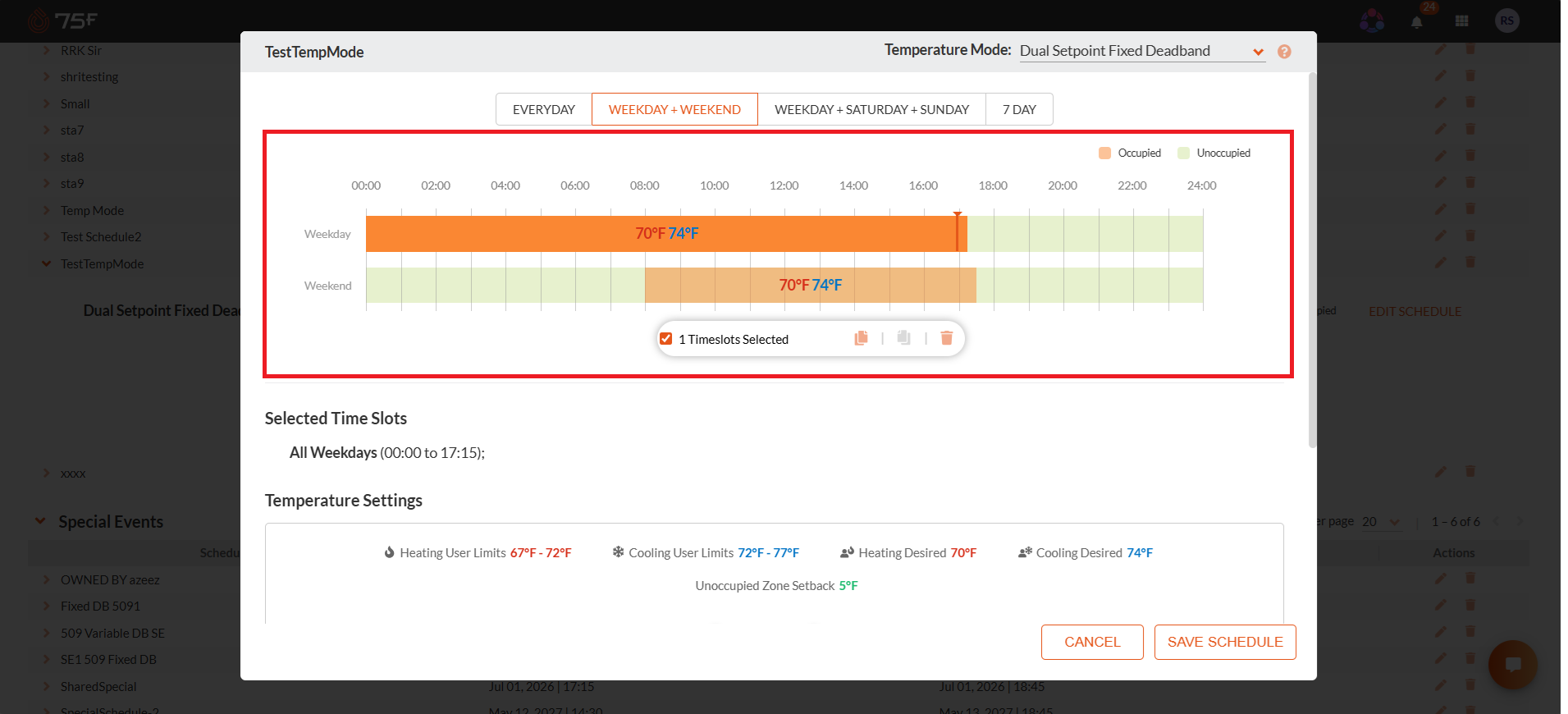

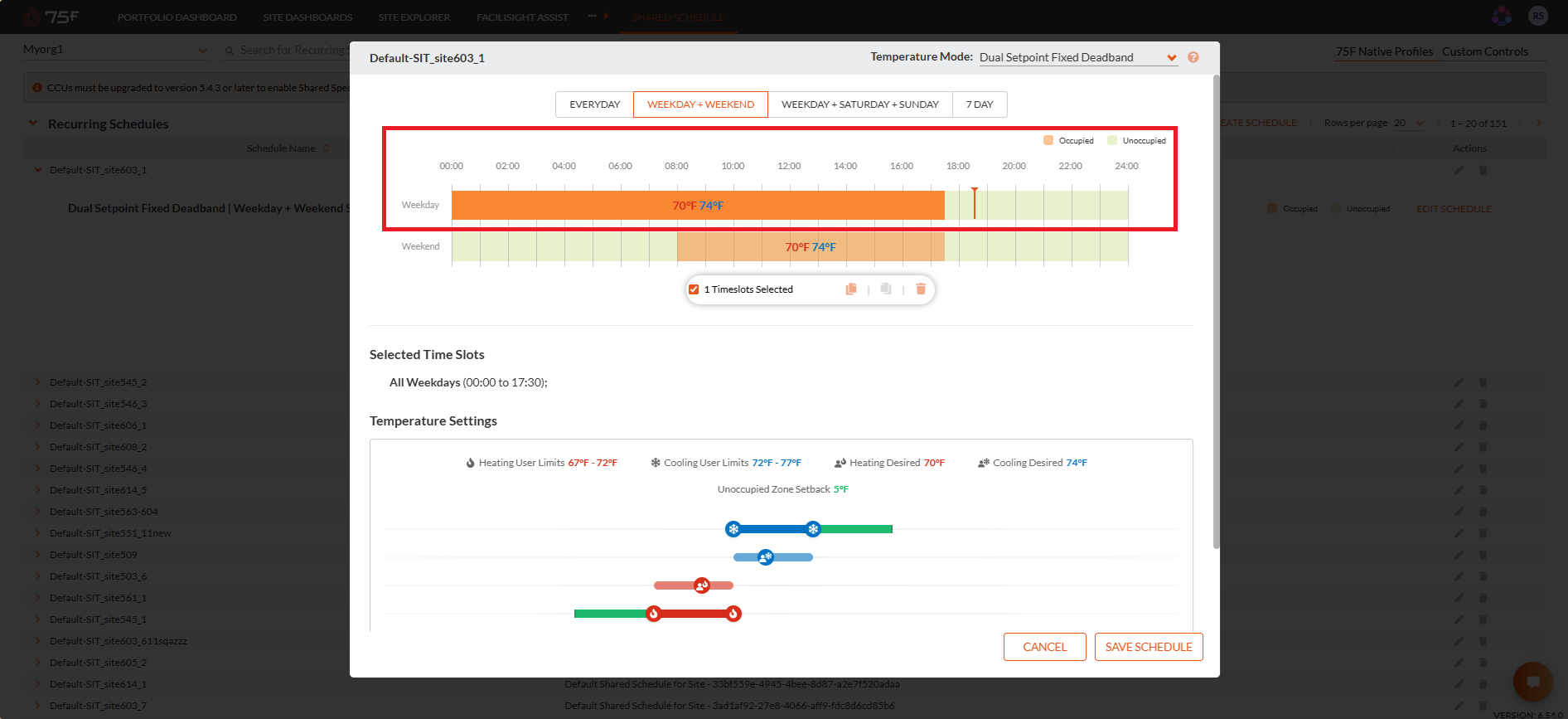

- Verlängern Sie das Zeitfenster für belegte Zeit über den für den Standort konfigurierten Zeitraum der Gebäudebelegung hinaus.
- Klicken Sie auf Save Schedule.
- Das System validiert den Zeitplan anhand der Einstellungen für die Gebäudebelegung.
Hinweis: Wenn ein belegter Zeitraum über die zulässigen Zeiten der Gebäudebelegung hinausgeht, kann der Zeitplan nicht gespeichert werden und ein Validierungsbericht wird angezeigt.

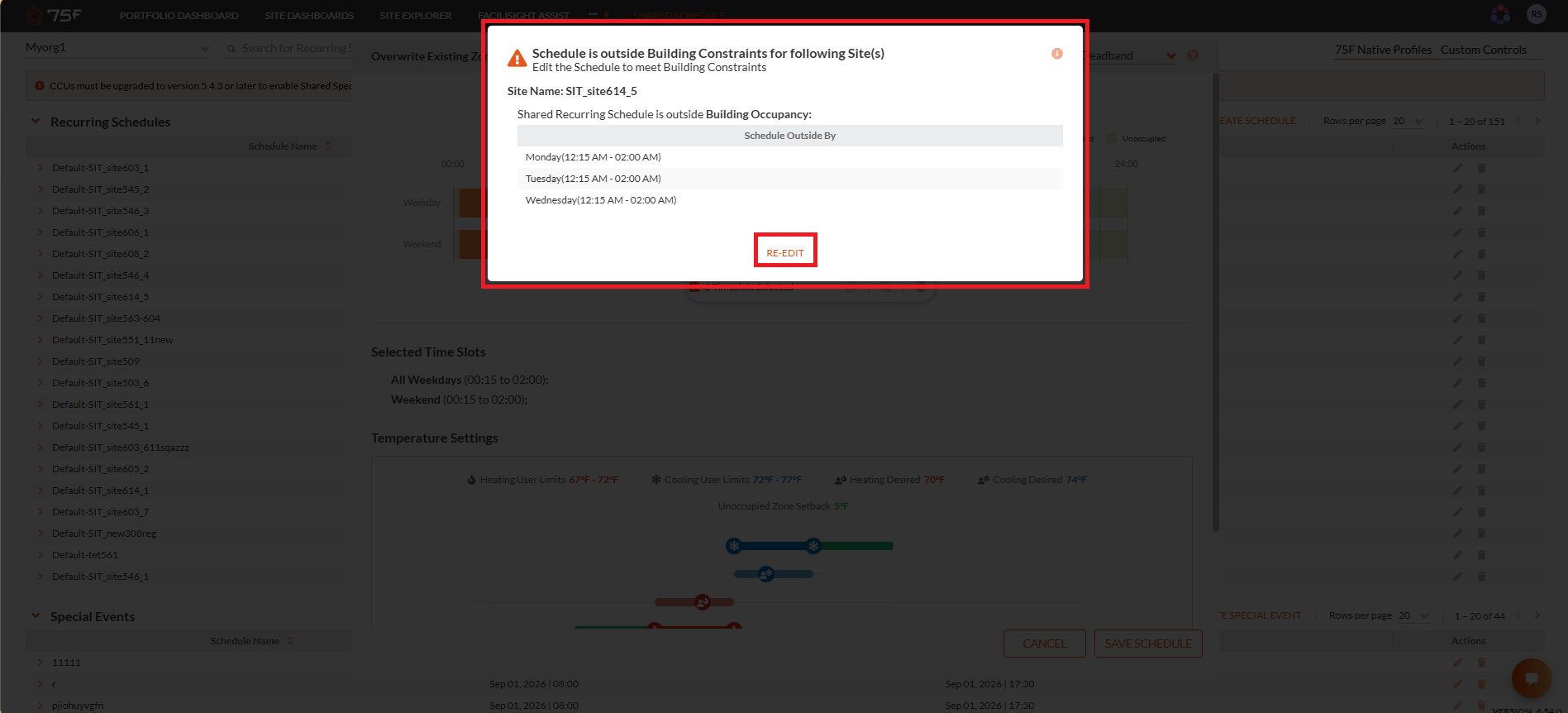

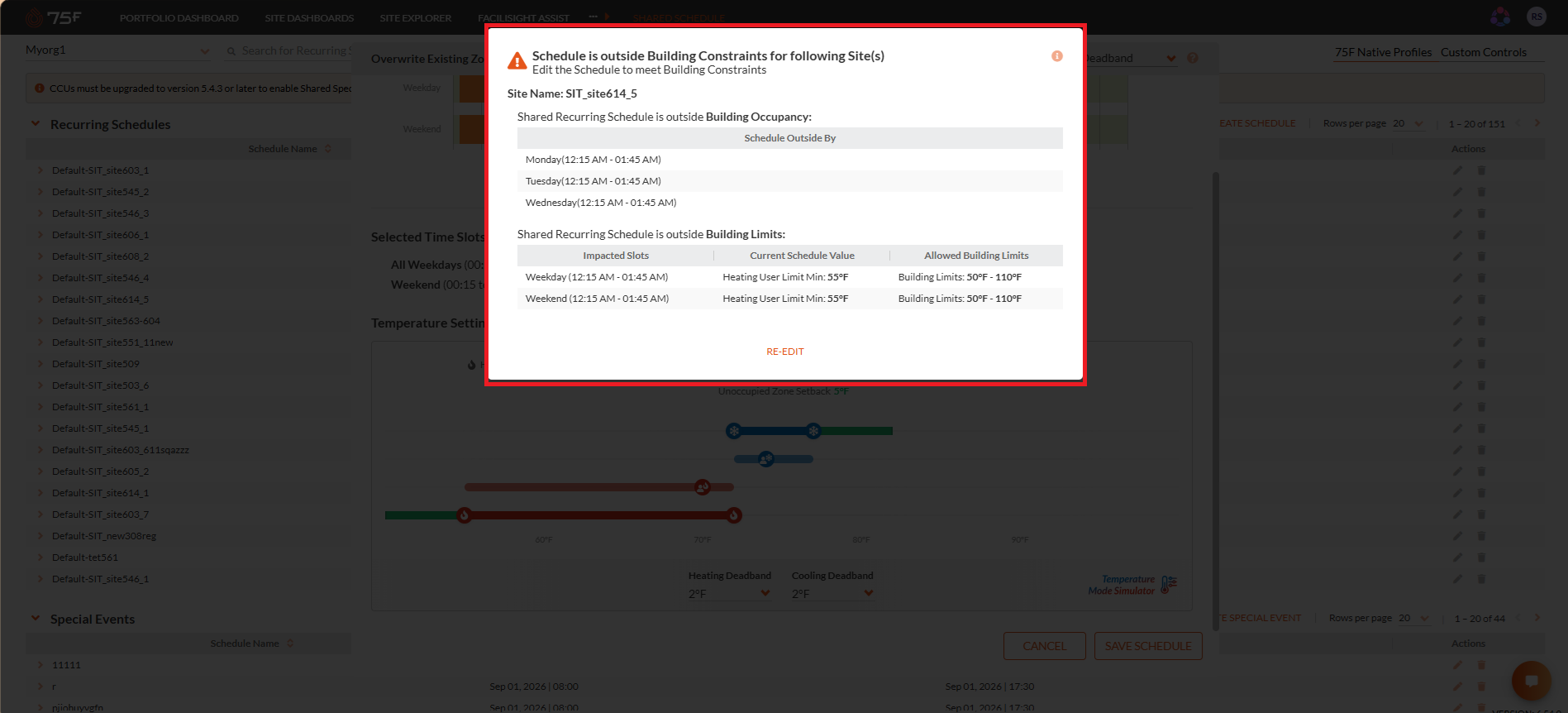

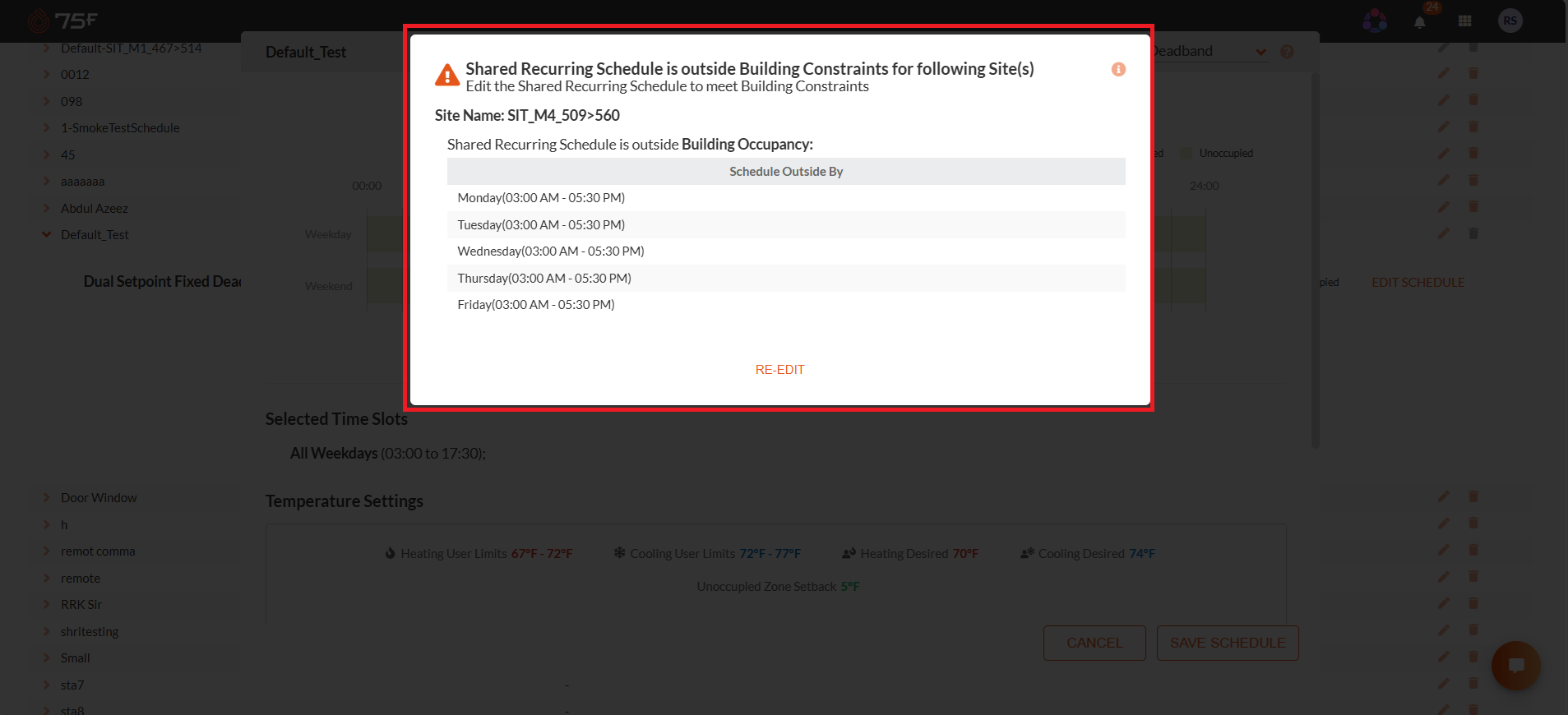

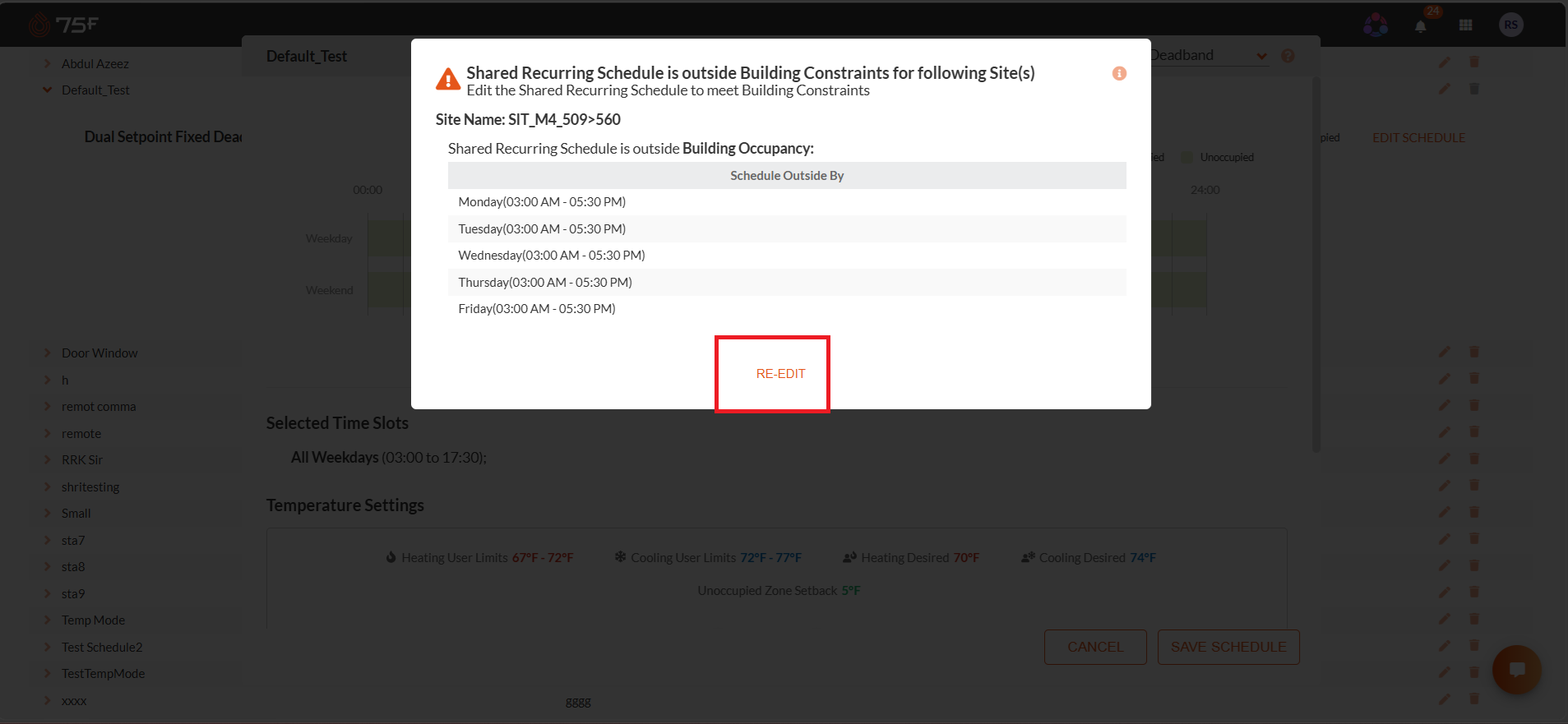

Das Validierungs-Popup enthält die folgenden Informationen:
- Standortname: Zeigt den Standort an, an dem der Verstoß auftritt.
- Validierung der Gebäudebelegung: Gibt an, dass der gemeinsame wiederkehrende Zeitplan außerhalb der konfigurierten Grenzen der Gebäudebelegung liegt.
- Zeitplan überschreitet um: Listet die betroffenen Tage und Zeiträume auf, die das zulässige Belegungsfenster überschreiten.
- Re-Edit: Bringt den Benutzer zum Zeitplan-Editor zurück, damit die Belegungszeiträume korrigiert werden können.

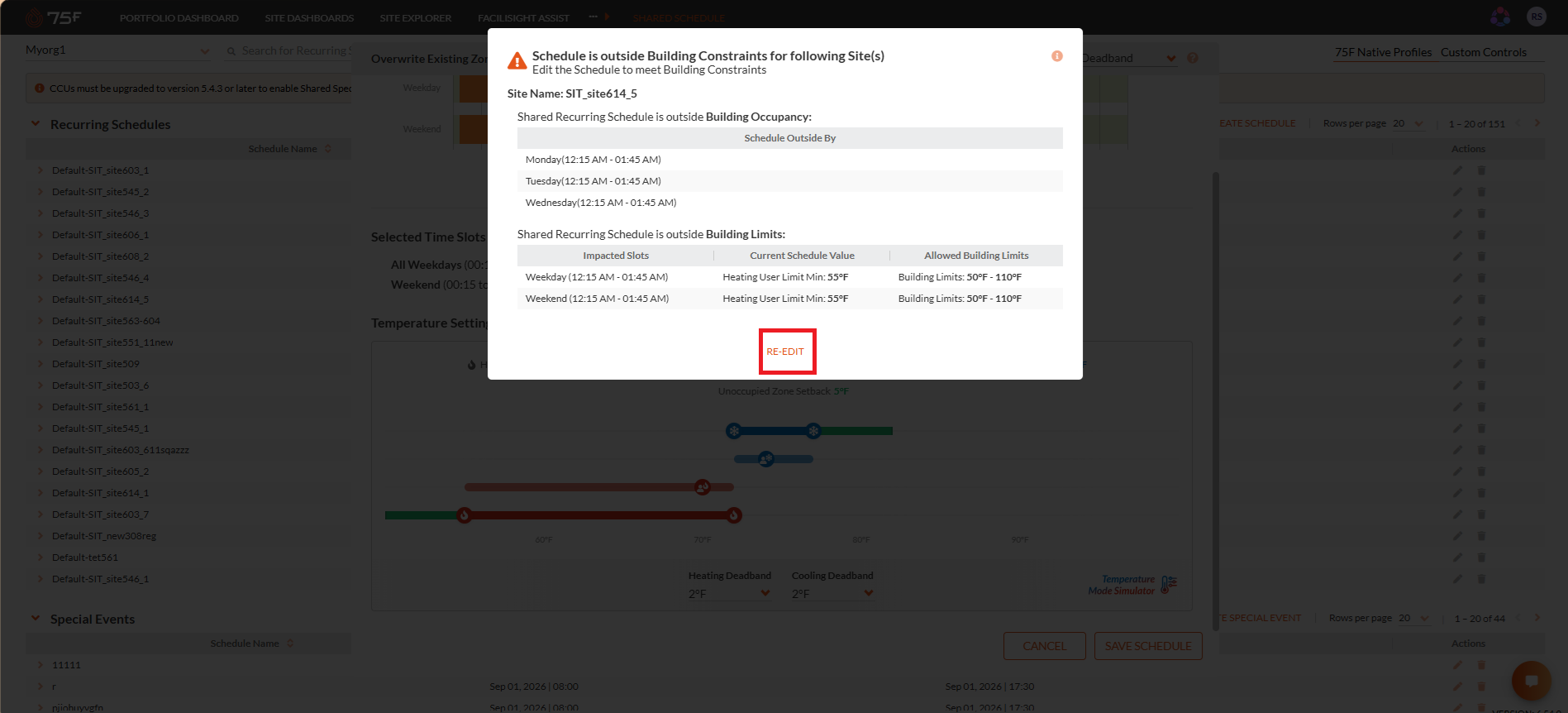

- Klicken Sie im Validierungs-Popup auf Re-Edit.
- Verschieben Sie das Zeitfenster in das vorherige Zeitfenster.

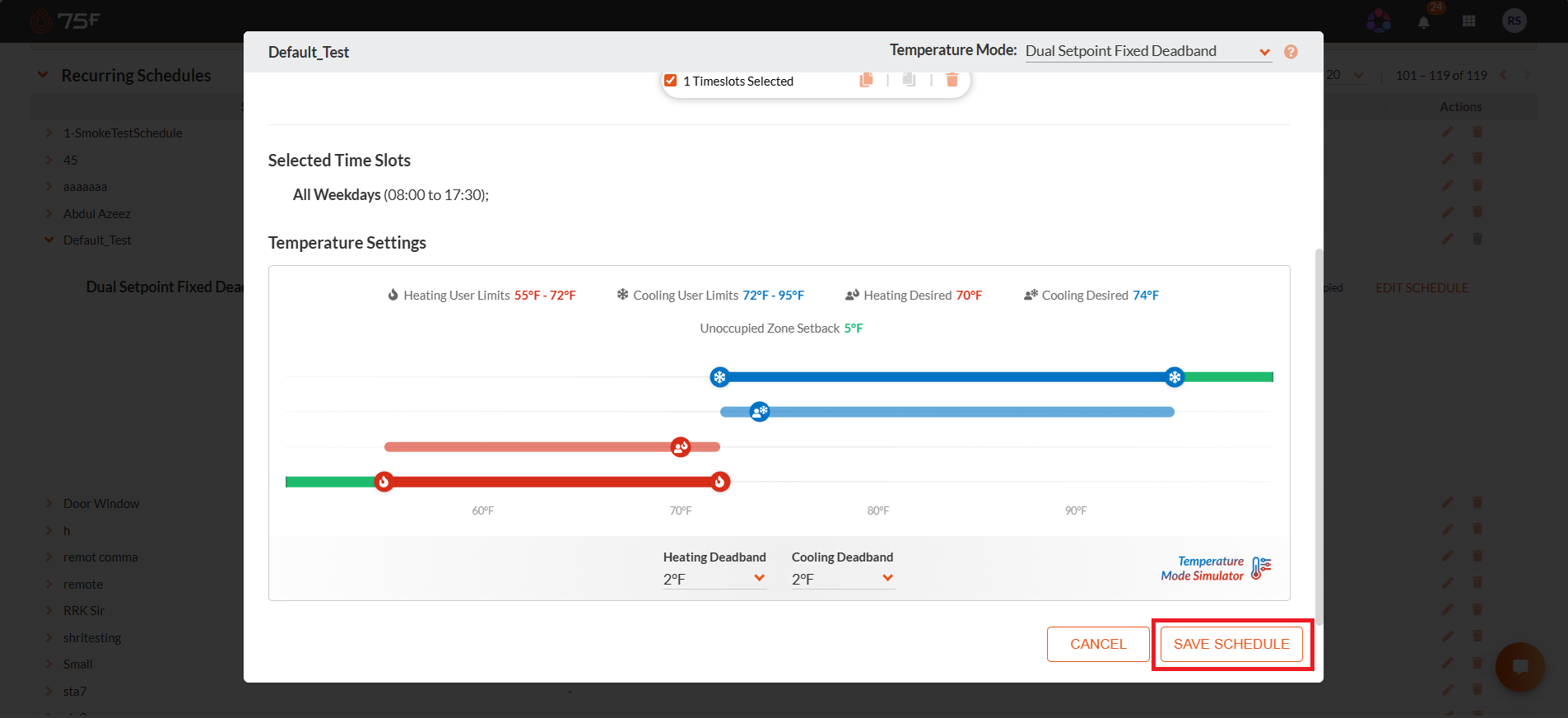

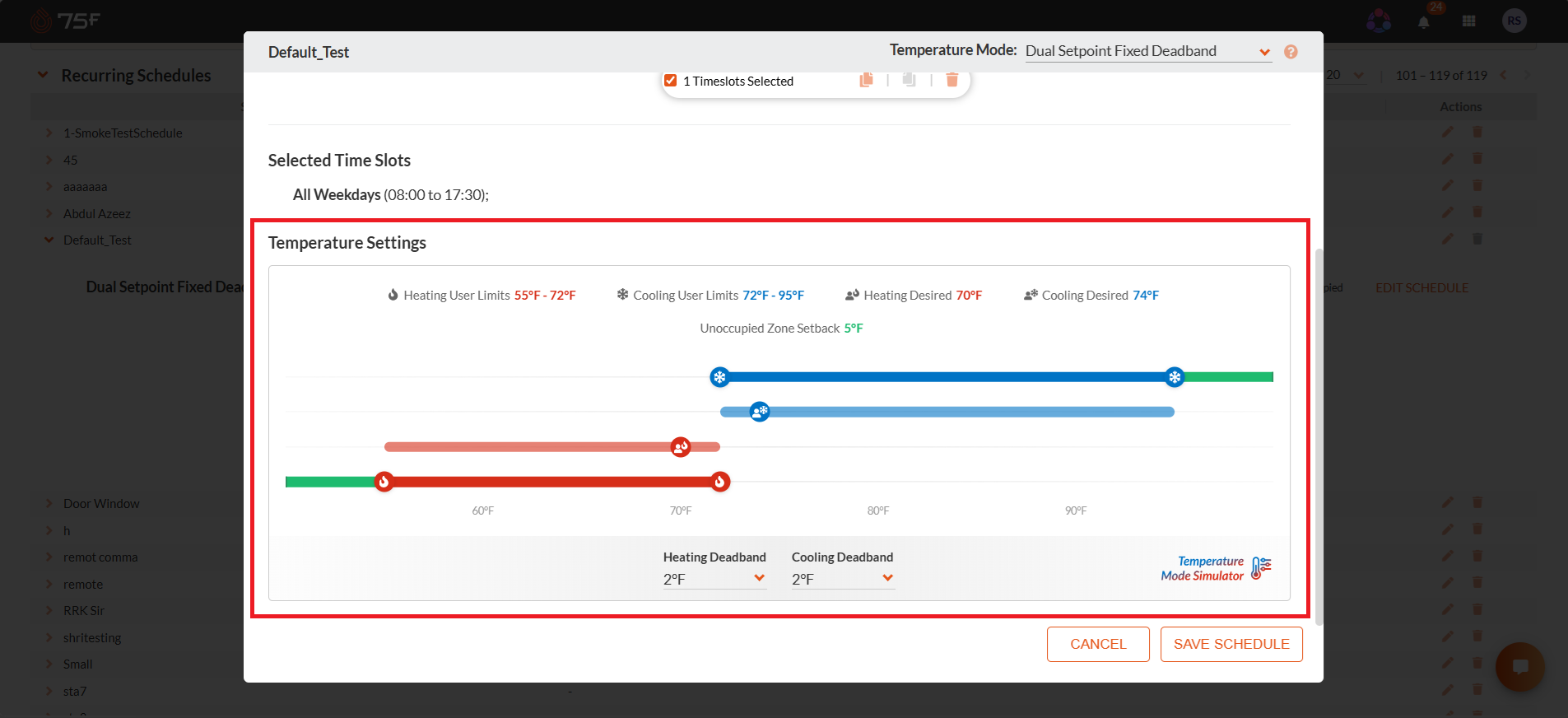

- Aktualisieren Sie die Heating and Cooling User Limits, sodass sie außerhalb der zulässigen Gebäudegrenzwerte liegen.
- Klicken Sie auf Save Schedule.
- Das System validiert den Zeitplan anhand der konfigurierten Heiz- und Kühlgrenzwerte des Gebäudes.
Hinweis: Wenn der konfigurierte Heiz- und Kühlwert außerhalb des zulässigen Bereichs liegt, kann der Zeitplan nicht gespeichert werden und ein Validierungsbericht wird angezeigt.

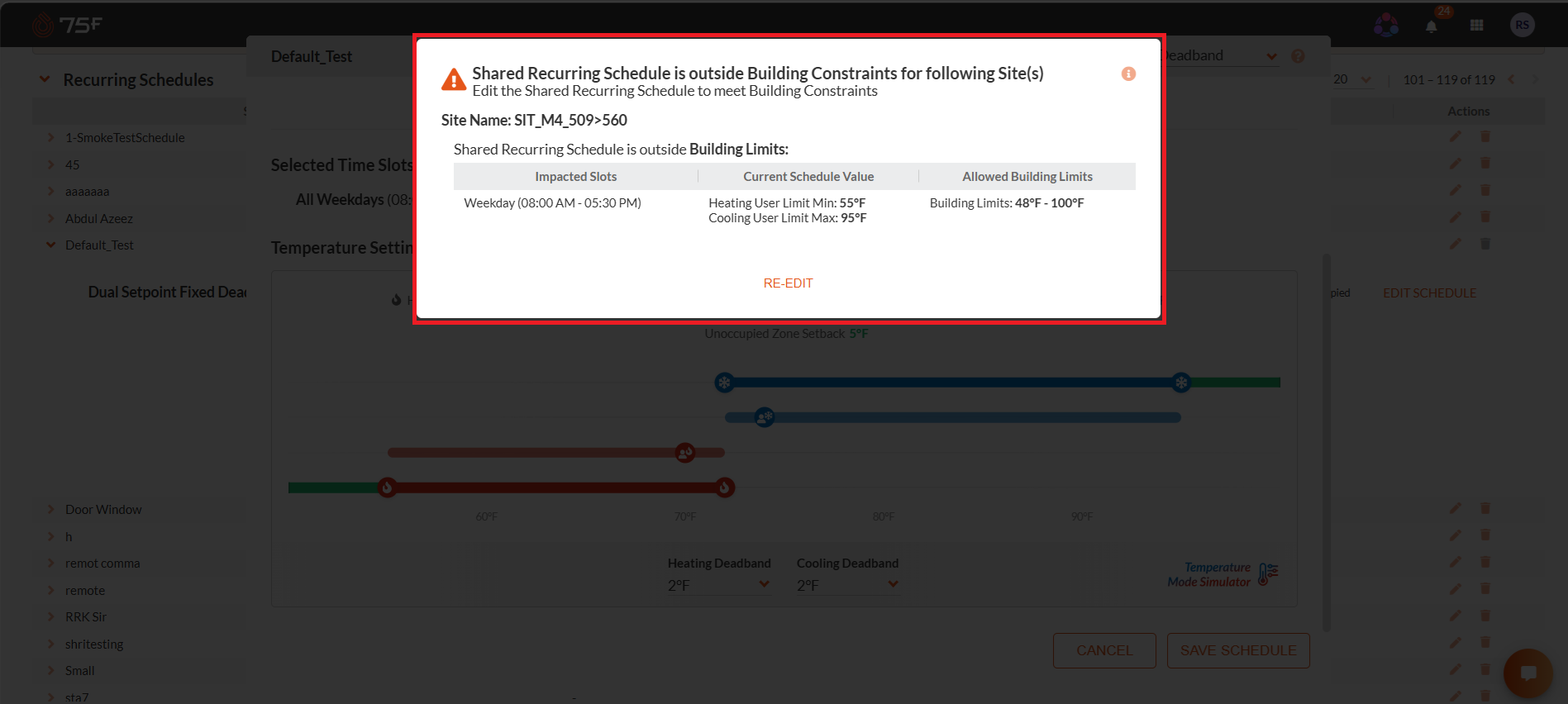

Das Validierungs-Popup enthält die folgenden Informationen:
- Standortname: Zeigt den Standort an, an dem der Verstoß auftritt.
- Betroffene Zeitfenster: Identifiziert die betroffenen Zeitfenster des Zeitplans.
- Aktueller Zeitplanwert: Zeigt den im Zeitplan konfigurierten Heiz- und Kühlwert an.
- Zulässige Gebäudegrenzwerte: Zeigt den für das Gebäude konfigurierten zulässigen Heiz- und Kühlbereich an.
- Re-Edit: Bringt den Benutzer zum Zeitplan-Editor zurück, um die Temperatureinstellungen zu korrigieren.

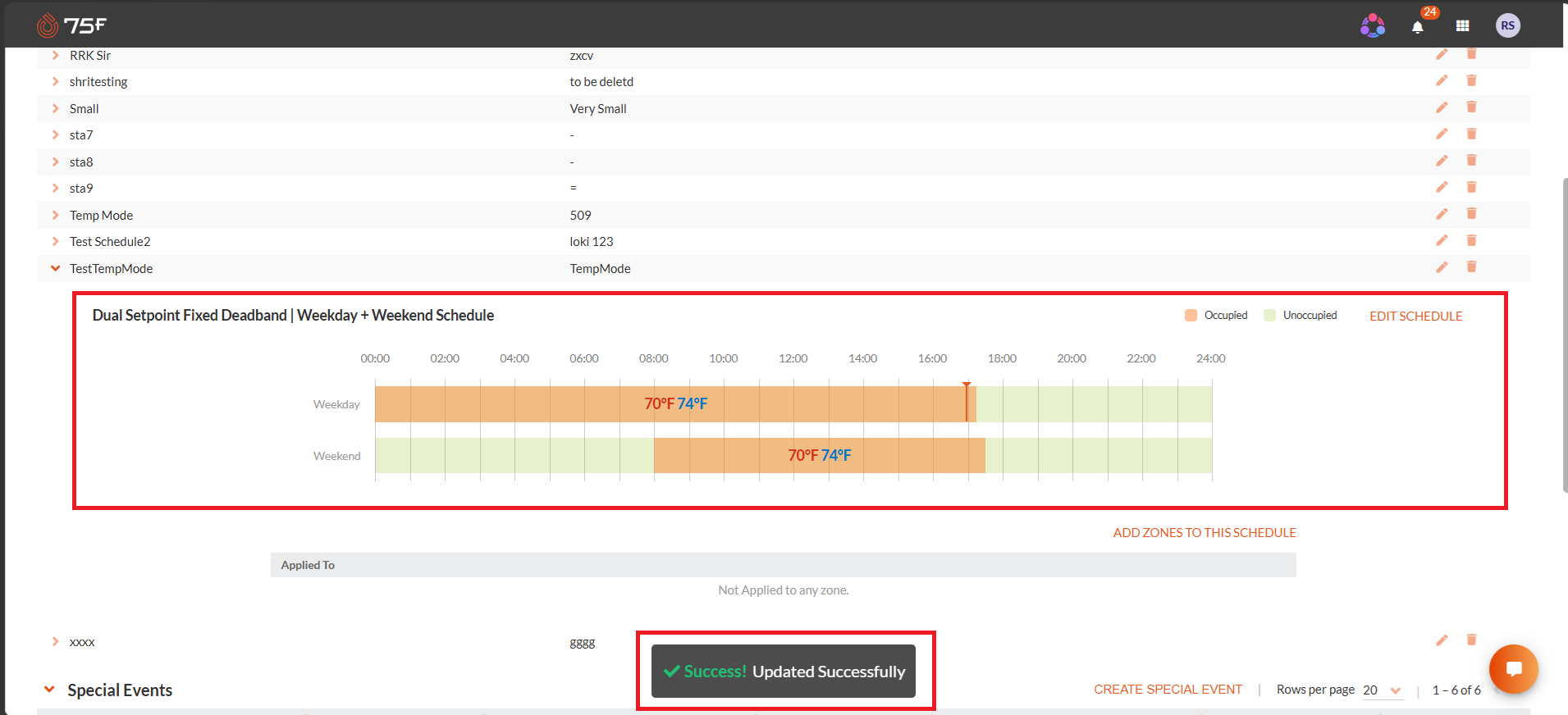

So greifen Sie auf einen wiederkehrenden Zeitplan zu (keiner Zone zugeordnet):

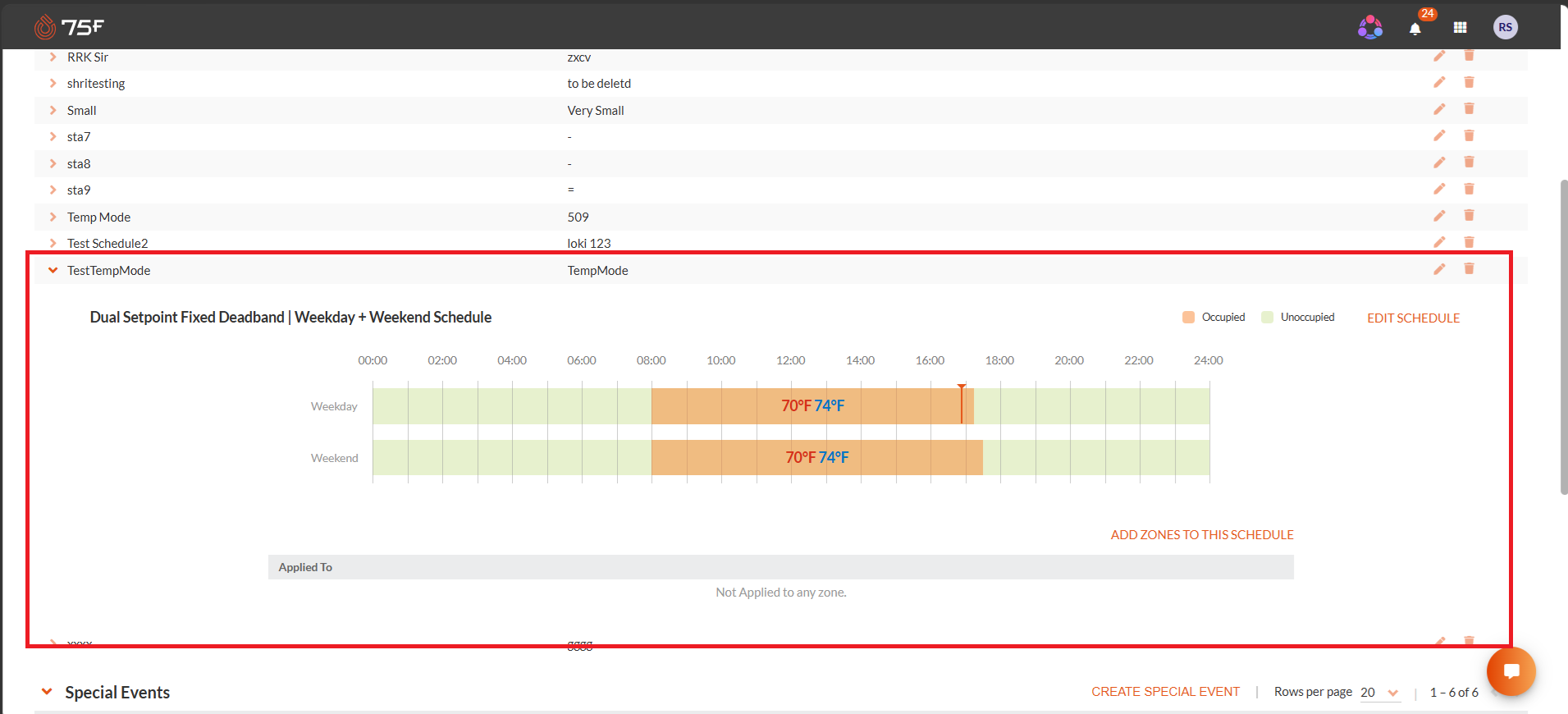

- Wählen Sie den gewünschten Zeitplan aus der Liste Recurring Schedules aus.

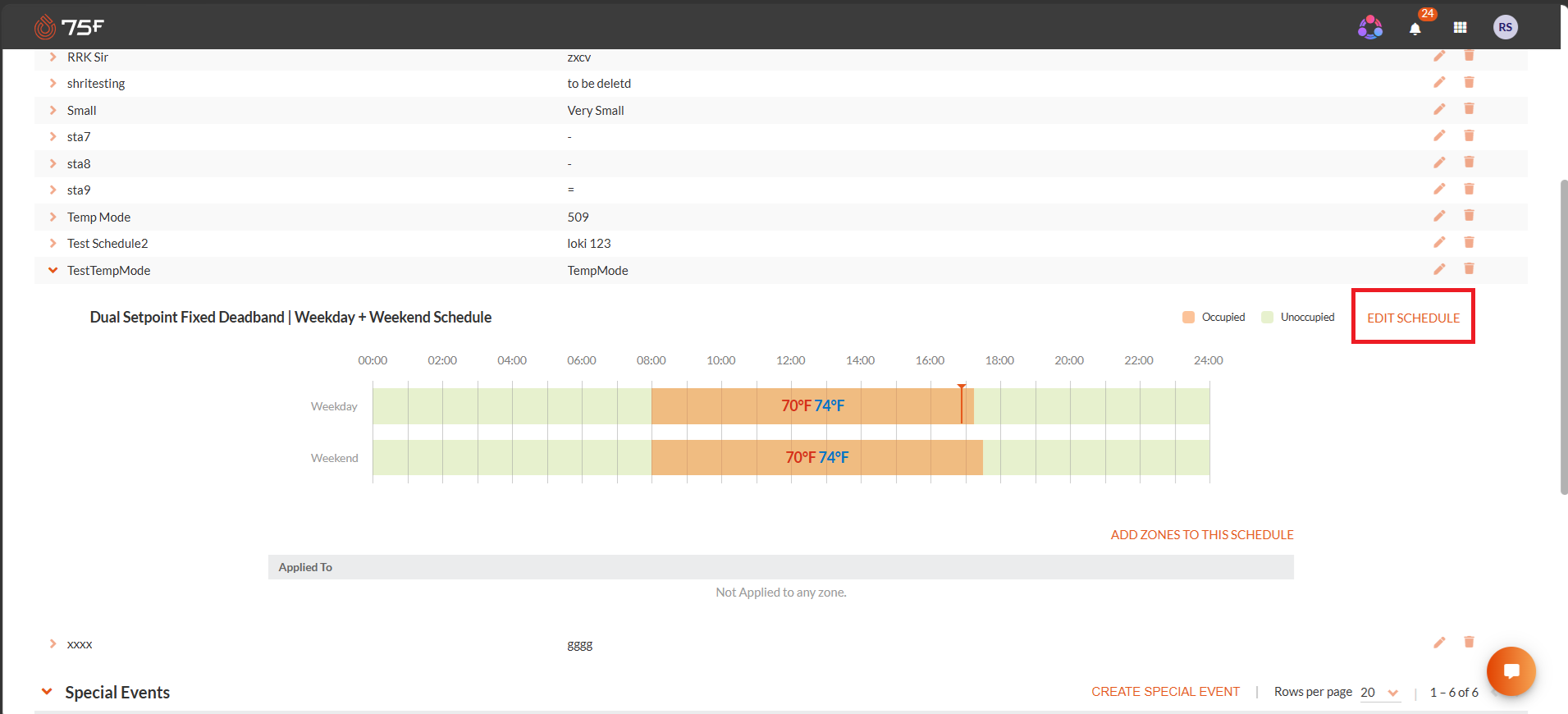

- Klicken Sie auf Edit Schedule.

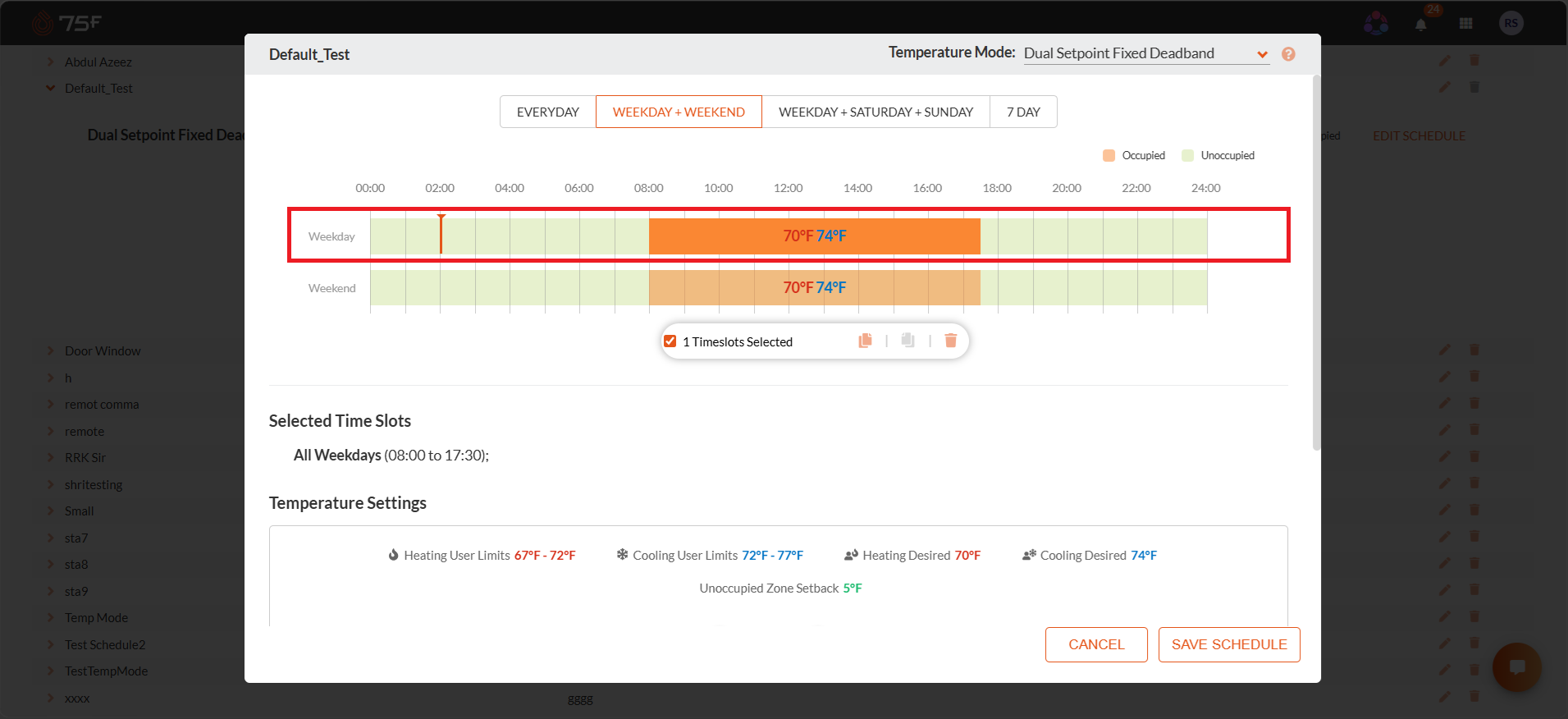

- Verlängern Sie das Zeitfenster für belegte Zeit über den für den Standort konfigurierten Zeitraum der Gebäudebelegung hinaus.
- Klicken Sie auf Save Schedule.
- Wenn ein wiederkehrender Zeitplan keiner Zone zugeordnet ist, d. h. keine Zonen über Add Zones to This Schedule hinzugefügt wurden, führt das System für diesen Zeitplan keine Validierung der Gebäudebelegung durch. Daher können Benutzer die Zeitfenster für belegte Zeit über die konfigurierten Grenzen der Gebäudebelegung hinaus ändern, und der Zeitplan kann weiterhin erfolgreich gespeichert werden. Siehe die folgende Abbildung.
So greifen Sie auf einen wiederkehrenden Zeitplan zu (Zuordnung neuer Zonen):

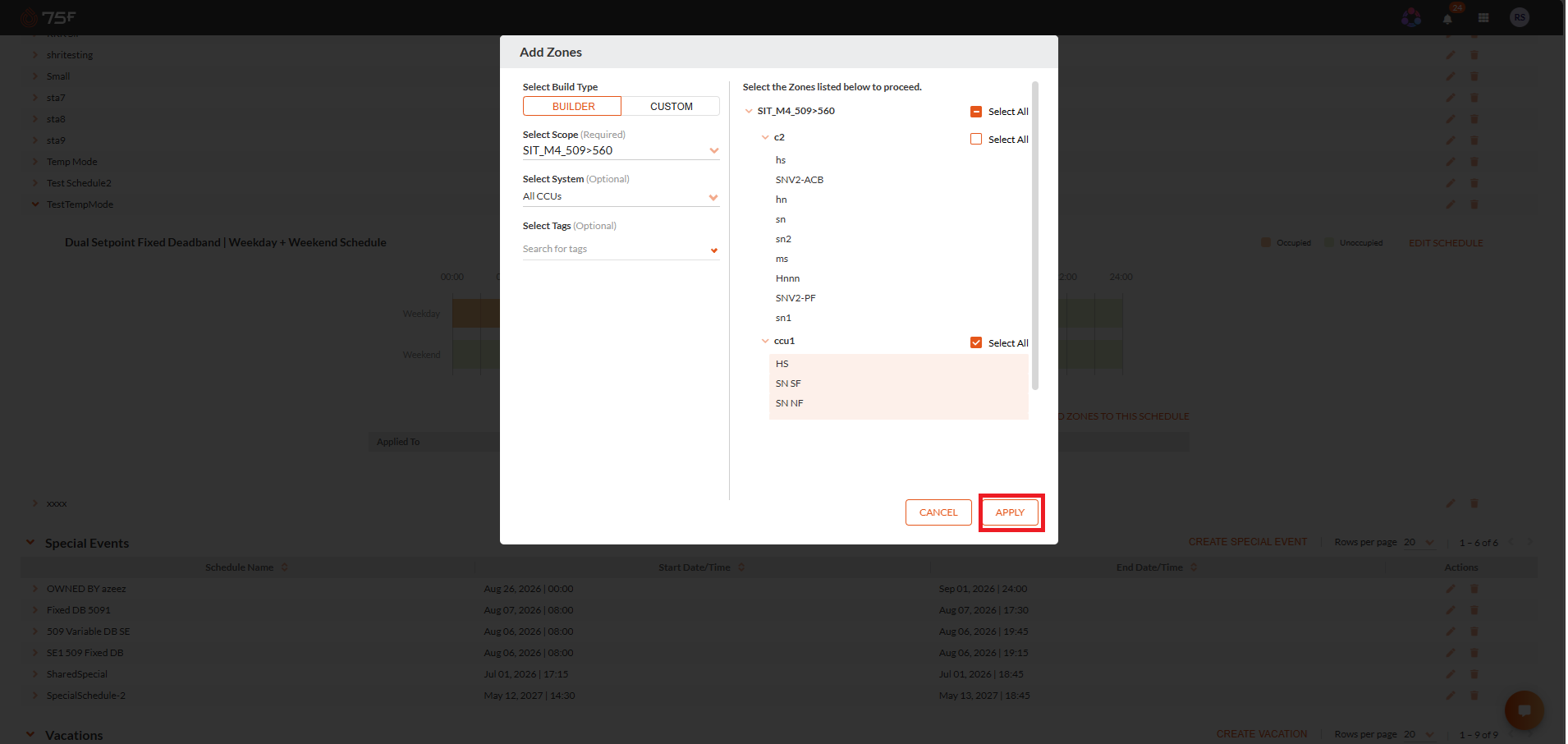

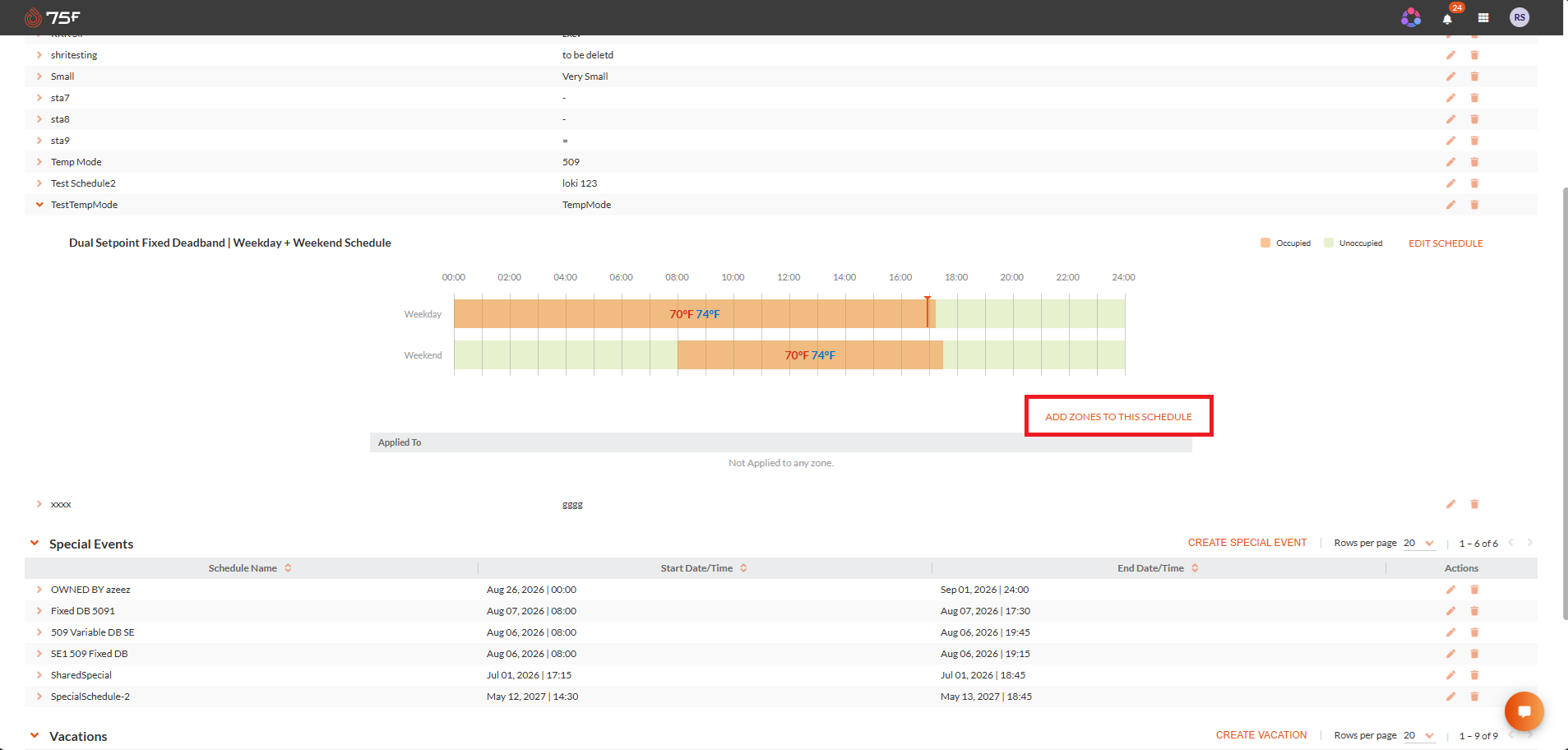

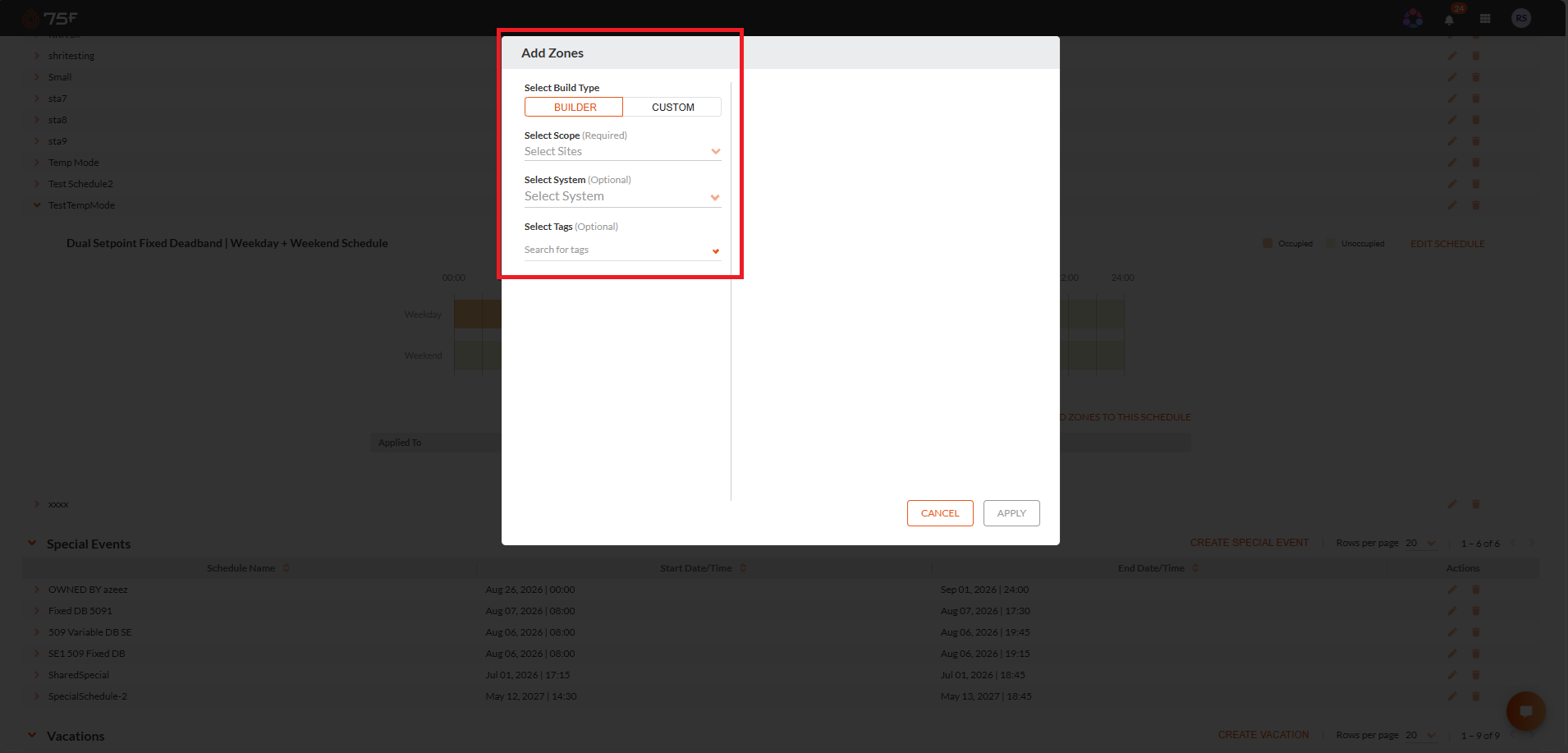

- Klicken Sie auf Add Zones to This Schedule.

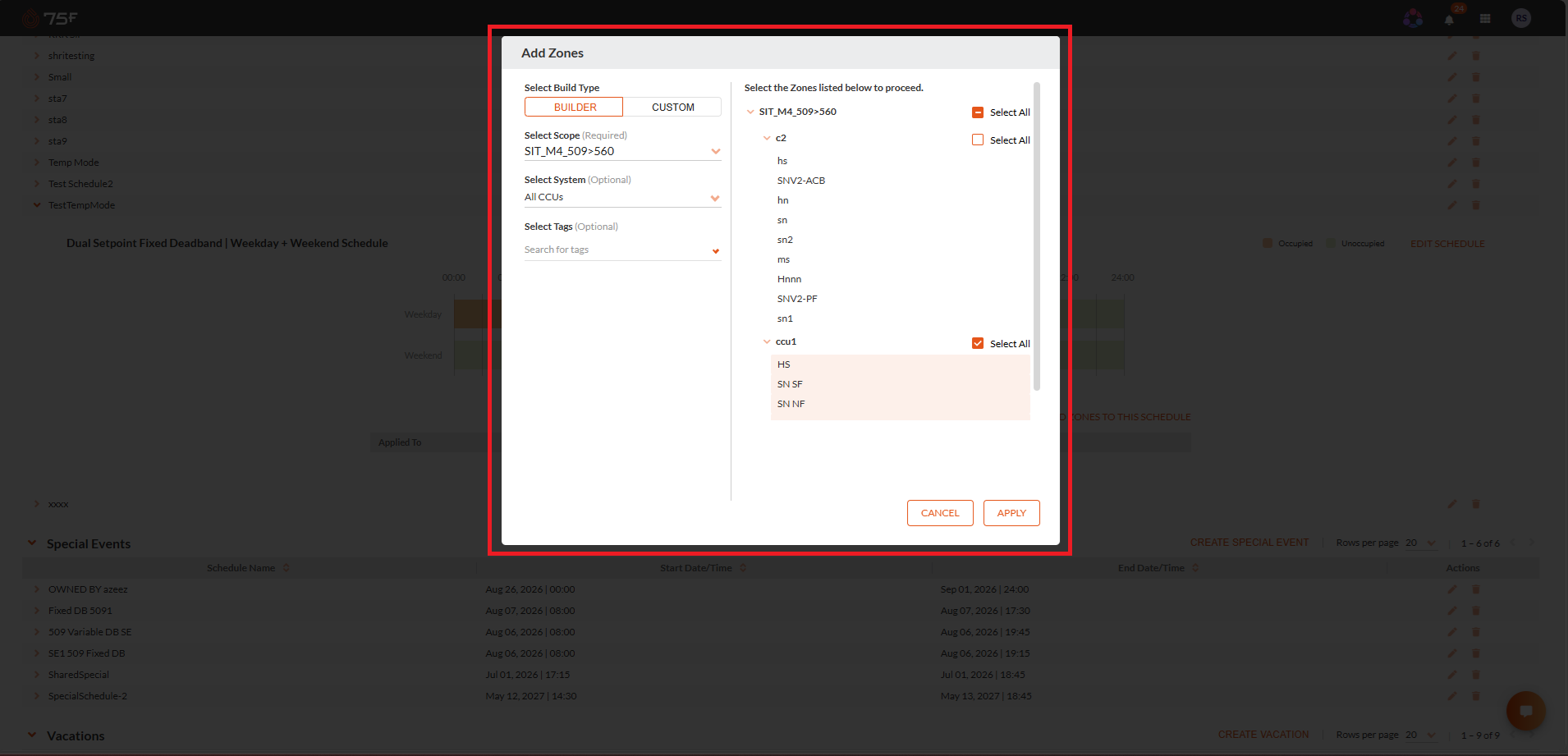

- Wählen Sie den erforderlichen Scope aus.
- Wählen Sie die Zonen aus, auf die Sie den wiederkehrenden Zeitplan anwenden möchten.
- Klicken Sie auf Apply. Das System validiert den wiederkehrenden Zeitplan anhand der konfigurierten Einstellungen für die Gebäudebelegung.
- Wenn ein Zeitfenster für belegte Zeit außerhalb des zulässigen Fensters der Gebäudebelegung liegt, wird ein Validierungs-Popup angezeigt.
- Wenn ein wiederkehrender Zeitplan keiner Zone zugeordnet ist, kann das System den Zeitplan auch dann speichern, wenn sein Belegungszeitraum die konfigurierten Grenzen der Gebäudebelegung überschreitet. Sobald der Zeitplan jedoch auf eine oder mehrere Zonen angewendet wird, validiert das System den Zeitplan anhand der Einstellungen für die Gebäudebelegung des ausgewählten Standorts.

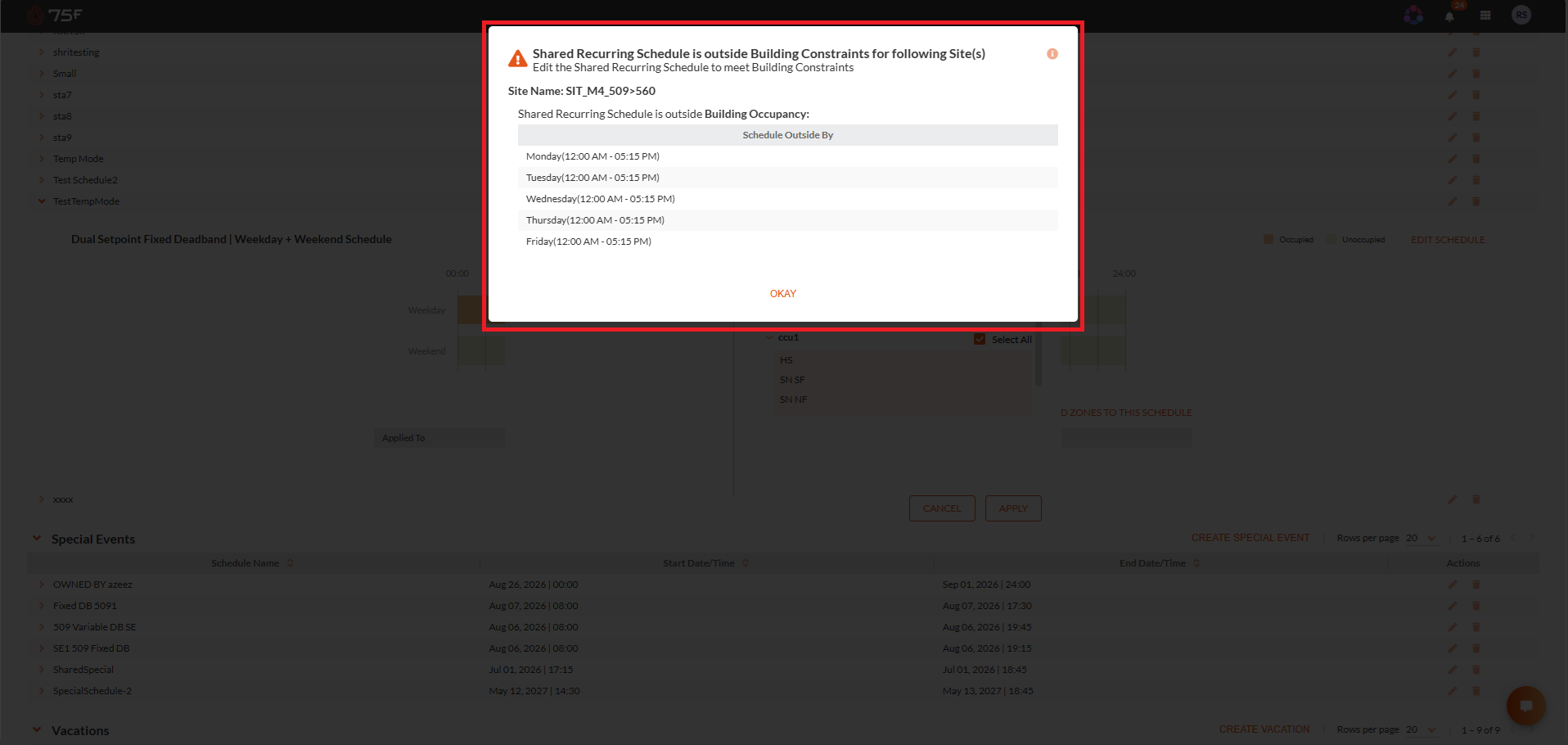

Das Validierungs-Popup enthält die folgenden Informationen:
- Standortname: Zeigt den Standort an, an dem der Verstoß auftritt.
- Validierung der Gebäudebelegung: Gibt an, dass der gemeinsame wiederkehrende Zeitplan außerhalb der konfigurierten Grenzen der Gebäudebelegung liegt.
- Zeitplan überschreitet um: Listet die betroffenen Tage und Zeiträume auf, die das zulässige Belegungsfenster überschreiten.
- Eine OK-Schaltfläche zum Bestätigen der Validierungsmeldung.
