| Présentation

IdroNode est la toute dernière innovation de l’écosystème 75F. Il s’agit d’un contrôleur d’unité terminale de ventilo-convecteur (TFCU).

Ce contrôleur TFCU est conçu pour remplacer les systèmes existants par une solution moderne, écoénergétique et adaptable, conçue pour les bâtiments commerciaux. Il améliore les performances HVAC grâce à une connectivité avancée (BACnet IP, BLE, BACnet), à des interfaces conviviales et à des configurations robustes, répondant ainsi à divers besoins opérationnels. Axé sur la durabilité, la fiabilité et l’intégration fluide aux écosystèmes de bâtiments intelligents, ce contrôleur garantit des économies d’énergie, un confort accru pour les utilisateurs et la conformité aux normes internationales.

| Caractéristiques techniques

• 1 - Chauffage électrique : relais 250 VCA, 10 A avec commande PWM

• 3 - Relais prévus pour 250 VCA, 3 A

• 2 - Sorties 24 VCC (300 mA max.)
• 4 - Sorties CC 0-10 V, 20 mA (charge maximale de 500 ohms) pour chaque sortie

• 2 - Ports Ethernet prenant en charge 10/100 Mbps, avec contournement automatique en mode sécurité intégrée lorsque l’appareil est hors tension

• 1 - Port RS485 pour les communications BACnet ou Modbus.

  • Débits en bauds pris en charge -

    • BACNET : 9 600, 19 200, 38 400, 76 800 et 115 200 bauds

    • Modbus : 9 600, 19 200, 38 400 et 115 200 bauds

• 1 - PoR pour la communication à 2 fils avec les capteurs.

• 6 - Entrées universelles pour capteurs

  • Thermistances - de 1 K à 100 K ohms
    • 1 K-5 K avec une tolérance de 5 %
    • 5 K-75 K avec une tolérance de 2 %
    • 75 K-100 K avec une tolérance de 5 %
  • Analogique - 0 à 10 V CC - impédance de 10 K ohms
• 4 boutons de navigation
• Écran TFT RVB de 1,77" à 240*128 pixels
• Sorties d’alimentation 24 V CC pour alimenter les capteurs ou les actionneurs.
• Port RS485 pour les communications BACnet/Modbus.
• Alimentation par une source 240 V CA.

| Précautions

• Installer conformément à tous les codes électriques nationaux et locaux.
• Ne pas installer l’appareil dans des zones où il pourrait être exposé à des températures
  dépassant les températures de fonctionnement.
• Ne pas installer directement à la lumière du soleil ou à proximité d’une source de chaleur.

| Profils pris en charge

• 2 - Unité terminale de ventilo-convecteur à 2 tubes
• 4 - Unité terminale de ventilo-convecteur à 4 tubes

| Montage

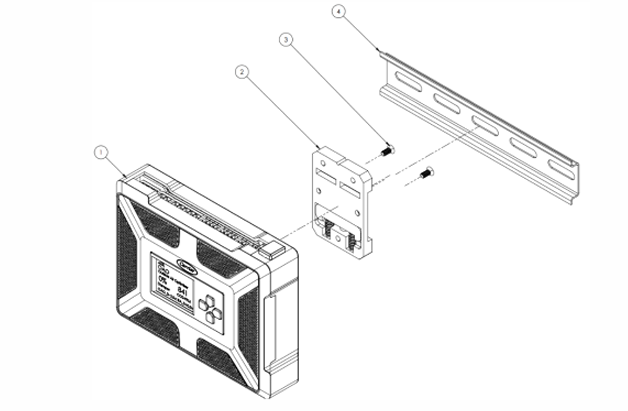

• IdroNode doit être installé sur un rail DIN. Pour fixer le clip DIN à IdroNode, utiliser les vis fournies afin de le fixer à l’arrière d’IdroNode. Le clip DIN est monté sur ressort et s’enclenche sur le rail DIN.

| Câblage

Le câblage dépend du profil contrôlé ; pour plus d’informations, consulter les articles consacrés aux profils.

| Démontage

Voici les étapes à suivre pour démonter l’appareil IdroNode.

• Vérifier qu’IdroNode est hors tension et que vous disposez d’un accès dégagé à l’unité.
• Repérer le clip à ressort du rail DIN (généralement situé en haut ou en bas d’IdroNode).
• Appuyer légèrement sur le clip à ressort ou le soulever (le sens varie selon le modèle) pour libérer l’enclenchement. Utiliser un petit tournevis plat pour enfoncer le clip si nécessaire.
• Tout en maintenant le clip ouvert, faire glisser IdroNode verticalement (vers le haut ou vers le bas, selon
  les besoins) afin de dégager le bord accroché du rail.
• Incliner l’unité pour l’éloigner du rail (en la faisant pivoter sur le bord restant), puis la soulever pour la retirer du rail.
• Maintenir l’appareil à deux mains lorsqu’il se dégage du rail afin d’éviter que les fils des bornes ne tirent
  ou ne se plient.
